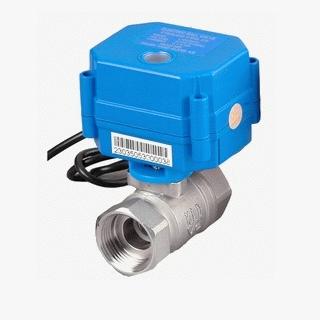

【微型电动球阀】
|
|
【微型电动球阀】产品特点
1.外形美观，体积小巧，铜齿轮和PPO传动机构，性能可靠，输出扭矩大，使用寿命长；
2.电气限位和机械限位一体化设计，定位准确，一致性高，杜绝执行器连转；
3.执行器和阀门可以多角度装配，方便于对于空间的分配需求；
4.球阀采用浮动密封结构，无泄漏，适用于重污垢及长无动作的场合；
5.替换电磁或电磁阀不能正常工作的环境；
6.防护等级可达到IP65，可在相对潮湿的环境中使用。 |
|
【微型电动球阀】技术参数
|
产品型号 |
JY-15N/Q |
|
额定电压 |
DC3-6V/AC/DC9-24V |
|
工作电流 |
45-100mA |
|
输出力矩 |
Q-1.5NM、N-2NM |
|
适配阀门 |
DN8-25 |
|
开关时间 |
Q-3秒、N-5秒 |
|
控制模式 |
CR01/02/03/04/05/06 |
|
防护等级 |
IP65 |
|
工作压力 |
Max1.0MPa |
|
介质温度 |
0-90℃ |
|
特殊功能 |
开关指示/快开 |
|
开关次数 |
10万次 |
|

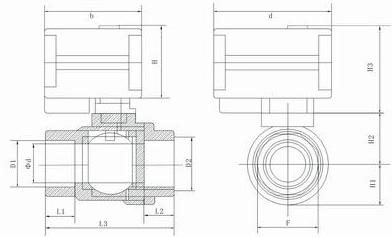

【微型电动球阀】外形示意图
|
【微型电动球阀】外形尺寸表
|
L3 |
F |
H1 |
H2 |
H3 |
b |
d |
W(kg) |
|
41 |
21 |
12 |
18 |
50 |
52 |
62 |
0.3 |
|
53.5 |
27 |
16 |
22 |
50 |
52 |
62 |
0.4 |
|
61 |
30 |
21.5 |
21.5 |
50 |
52 |
62 |
0.4 |
|
73 |
38 |
25.5 |
25.5 |
50 |
52 |
62 |
0.5 |
|
65 |
30 |
21.5 |
21 |
50 |
52 |
62 |
0.4 |
|
91 |
38 |
24 |
24 |
50 |
52 |
62 |
0.5 |
|
70 |
30 |
25 |
25 |
50 |
52 |
62 |
0.5 |
|
82 |
38 |
28 |
28 |
50 |
52 |
62 |
0.6 |
【微型电动球阀】适用范围
1.IC卡智能水表、热计量表，太阳能仪表；
2.中央空调风机盘管、消防喷淋；
3.高校节水、自动控制系统、工业自控等小型设备；
4.节水器具、饮用水设备、热水器、太阳能热水器、洗衣机、工业加湿器。
【微型电动球阀】接线方式说明：

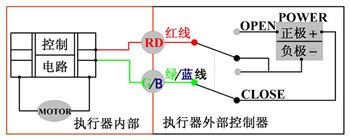

1控制接线方式-2线
 |
说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断
电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自 动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。 |
|

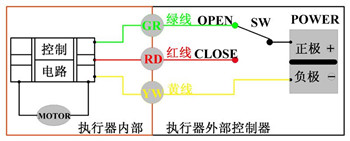

2、控制接线方式-3线 |
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连 时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。 |
|

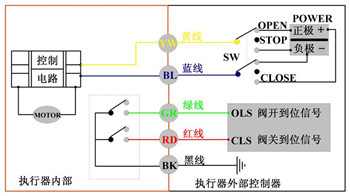

3、控制接线方式-5线（外部断电）
|
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器
在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连
时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门 停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。 |
|

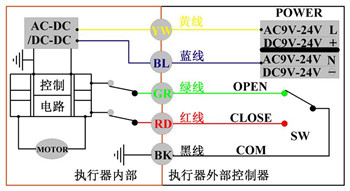

4、宽电压接线方式-AC/DC9--24V
|
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行 器动作为回转型(正反转). |

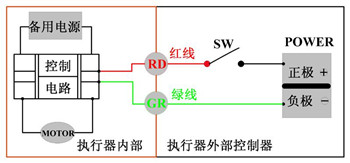

5、快开快闭接线说明 |
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;
当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动
作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部 采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。 |
【微型电动球阀】控制方式选型表：
|
|
2线 |
3线 |
5线(外部断电) |
AC220V5线 |
快开 |
断电复位 |
宽电压 |
开关指示 |
手动 |
|
20 |
DC3-5V |
DC3-5V |
DC3-5V |
× |
× |
× |
AC/DC9-24V |
× |
× |
|
20K |
DC3-5V |
DC3-5V |
DC3-5V |
× |
√ |
√ |
AC/DC9-24V |
√ |
× |
|
20S |
DC3-5V |
DC3-5V |
DC3-5V |
× |
DC3-6V |
√ |
AC/DC9-24V |
√ |
√ |
|
50 |
DC3-5V |
DC3-5V |
DC3-5V |
√ |
× |
√ |
AC/DC9-24V |
√ |
√ |
|
DC12V |
DC12V |
DC12V |
× |
|
DC24V |
DC24V |
DC24V |
× | |
