一、【产品概述】
(上海儒柯阀门有限公司)电动三通球阀分为内螺纹、法兰连接特点，是管路流体全自动切换专用现代化高性能球阀，主要由开关型或智能型的电动控制机构与三通球阀组成的合理结构，采用HL型、3810R型或PSQ型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节、两相配比或二位切换控制。是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。其性能经多年严苛的现场实际使用证明，本阀在远程、自动化、危险工况等场合对介质控制明显优越效果。杰一在业界已具有绝对的领先地位。
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

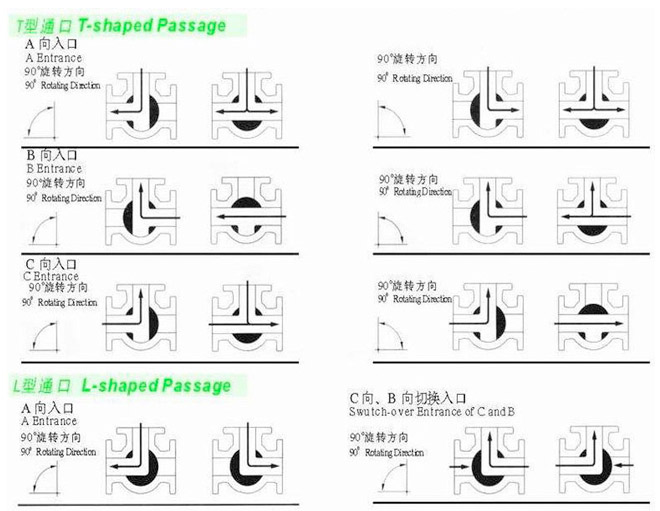

2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭（如流向图A）
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B）。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；
|
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 |
|
填料 |
聚四氟乙烯 、柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤250℃ |
四、电动三通球阀【性能规范】
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|
球芯转角 |
0~90º |
|
球芯型式 |
L型或T型 |
|

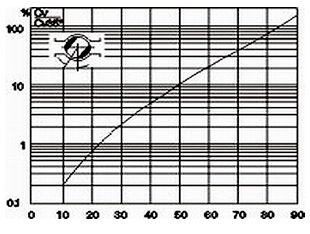

流量特性 |
快开式或比例调节式 |
|
连接形式 |
法兰式、管螺纹式（G"） |
|
电动执行机构 |
型号 |
RC系列、381R系列、PSQ系列、HQ或QB型 |
|
电源电压 |
AC220V、AC380V、DC24V |
|
作用形式 |
开关型/调节型（隔爆型） |
|
比例调节型 |
信号范围 |
0～10mA、4～10mA 、1-5VDC |
|
二位切换型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 |

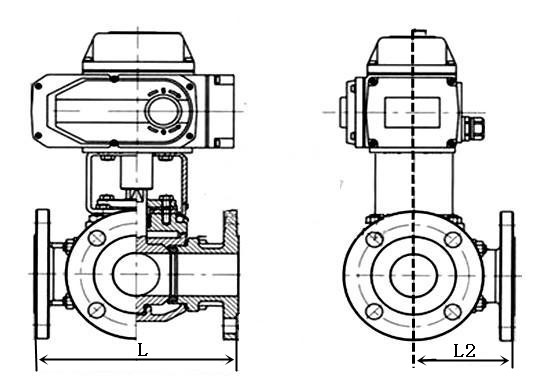

八、电动三通球阀【法兰式连接外形尺寸表】
|
主要尺寸 |
公称通径 |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
L1 |
75 |
75 |
90 |
1OO |
1 O |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸

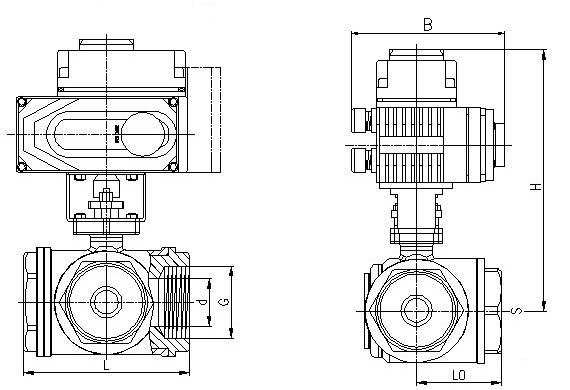

九、电动三通球阀【内螺纹连接尺寸表】：L型
|
SIZE |
d |
L |
H |
B |
L0 |
|
1/2" |
12.7 |
64 |
144 |
97 |
32.0 |
|
3/4" |
16.0 |
76 |
154 |
126 |
38.0 |
|
1" |
20.0 |
87 |
164 |
126 |
43.5 |
|
11/4" |
25.0 |
96 |
178 |
145 |
48.0 |
|
11/2" |
32.0 |
114 |
188 |
145 |
57.0 |
|
2" |
38.1 |
142 |
230 |
230 |
71.0 |
十、电动三通球阀【内螺纹连接尺寸表】：T型
|
SIZE |
d |
L |
H |
B |
L0 |
F |
G |
|
1/2" |
12.7 |
75 |
144 |
126 |
71.0 |
235 |
37.5 |
|
3/4" |
16 |
85 |
154 |
126 |
81.5 |
390 |
42.5 |
|
1" |
20 |
100 |
164 |
145 |
102.0 |
505 |
51.5 |
|
11/4" |
25 |
115 |
178 |
145 |
108.5 |
510 |
57.5 |
|
11/2" |
32 |
125 |
188 |
204 |
121.0 |
580 |
63.0 |
|
2" |
38.1 |
148 |
230 |
204 |
138.5 |
655 |
73.0 |
|
