产品名称：防爆型电动三通球阀
其他规格：防爆型电动高压三通球阀-防爆型电动三通内螺纹球阀-防爆型电动三通法兰球阀
[防爆型电动三通球阀]是采用现代高科技技术制作的防爆电动执行器与高平台三通球阀组成，采用隔离技术使执行机构内部件与介质或机构外部气体接触发生危险。采有一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°、0-180°角度)，实现切换动作。
■ 防爆型电动三通球阀 产品特点:

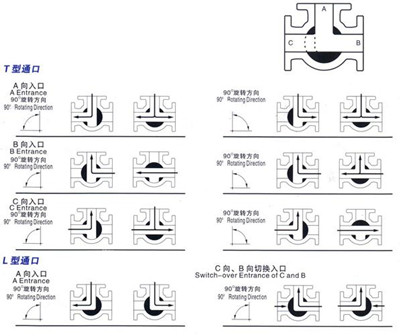

FQ944/5F电动三通球阀可为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
|
QT系列电动执行机构技术参数 |
阀体参数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67（防爆外壳:Exd Ⅱ BT4 IP67可选） |
|
输入信号 |
0-10，1-5VDC/4-20mA（智能型） |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |
|

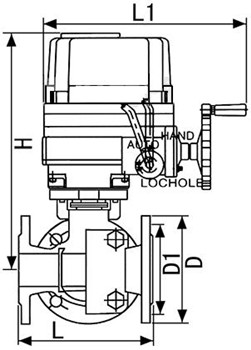

公称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
额定电流 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
150 |
155 |
256 |
95 |
65 |
15W |
0.2A |
|
20 |
160 |
155 |
260 |
105 |
75 |
15W |
0.2A |
|
25 |
180 |
155 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
200 |
155 |
270 |
140 |
100 |
15W |
0.2A |
|
40 |
220 |
208 |
312 |
150 |
110 |
25W |
0.5A |
|
50 |
240 |
208 |
325 |
165 |
125 |
25W |
0.5A |
|
65 |
260 |
208 |
336 |
185 |
145 |
25W |
0.5A |
|
80 |
280 |
256 |
365 |
200 |
160 |
50W |
0.8A |
|
100 |
320 |
256 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
125 |
380 |
256 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
150 |
440 |
288 |
440 |
280/300 |
240/250 |
120W |
1.2A |
|
200 |
550 |
288 |
470 |
335/360 |
295/310 |
150W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA， |
