产品介绍：防爆型电动衬氟球阀是由防爆型电动执行器与高平台球阀组全而成，球阀阀体内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显
1．流体阻力小，是所有阀类中流体阻力最小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
|
零件名称 |
材料名称 |
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|
密封填料 |
聚四氟乙烯填料 |
QT系列角行程电动执行器技术参数
|
型号 |
最大输出扭距 |
动作
时间 |
最大
轴径 |
电机
F级 |
额定电流（A）50HZ |
手轮
转数 |
重量 |
|
单相 |
三相 |
|
N·m |
s/90° |
mm |
W |
110V |
220V |
380V |
440V |
N |
kg |
|
QT-008 |
80 |
13/16 |
φ20 |
15 |
1.20 |
0.45 |
N/A |
N/A |
10 |
7.4 |
|
QT-015 |
150 |
21/25 |
φ22 |
40 |
1.65 |
0.88 |
0.31 |
0.30 |
11 |
13 |
|
QT-020 |
200 |
21/25 |
φ22 |
40 |
1.67 |
0.89 |
0.31 |
0.30 |
11 |
13 |
|
QT-030 |
300 |
26/31 |
φ35 |
40 |
1.85 |
0.92 |
0.35 |
0.34 |
13.5 |
23 |
|
QT-050 |
500 |
26/31 |
φ35 |
90 |
3.60 |
1.55 |
0.59 |
0.58 |
13.5 |
24 |
|
QT-060 |
600 |
26/31 |
φ35 |
90 |
3.65 |
1.60 |
0.60 |
0.59 |
13.5 |
24 |
|
QT-080 |
800 |
31/37 |
φ45 |
180 |
4.10 |
2.15 |
0.85 |
0.79 |
16.5 |
29 |
|
QT-120 |
1200 |
31/37 |
φ45 |
180 |
4.20 |
2.35 |
0.87 |
0.81 |
16.5 |
29 |
|
QT-200 |
2000 |
93/112 |
φ65 |
180 |
4.10 |
2.15 |
0.85 |
0.79 |
49.5 |
78 |
|
QT-300 |
3000 |
93/112 |
φ65 |
180 |
4.20 |
2.35 |
0.87 |
0.81 |
49.5 |
78 |
|
外壳 |
防水级别 IP67,NEMA4 and 6 |
|
电机电源 |
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% |
|
控制电源 |
110/220V AC 1PH，50/60 Hz, ±10% |
|
电机 |
鼠笼式异步电动机 |
|
限位开关 |
2 X 开/关， SPDT,250V AC 10A |
|
辅助限位开关 |
2 X 开/关， SPDT,250V AC 10A |
除OHQ-010 |
|
扭距开关 |
开/关 ，SPDT,250V AC 10A |
除OHQ-010 |
|
行程 |
90°±10° |
0°～110° |
|
失速保护/操作温度 |
内置热保护，开150℃ ±5℃ /关 97℃ ±15℃ |
|
指示器 |
连续的位置指示 |
|
手动操作 |
机械离合机构 |
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
机械限位 |
2个外部调整螺栓 |
|
干燥器 |
7-10W （110/220V AC）防冷凝 |
|
接线孔 |
2个PF 3/4” |
|
环境温度 |
-20℃--+70℃ |
|
润滑 |
铝基润滑脂（EP 型） |
|
材料 |
钢,铝合金，铝青铜，聚碳酸脂 |
|
环境温度 |
最大90％ RH |
非凝结 |
|
抗震性能 |
X Y Z 10g,0.2～34 Hz,30分钟 |
|
外涂层 |
干粉，环氧聚酯 |
|

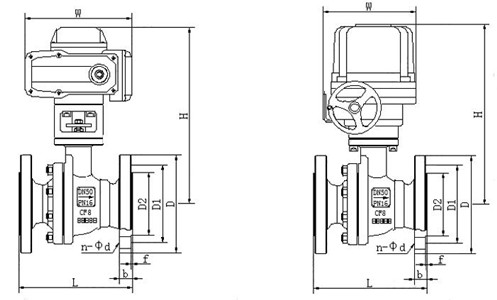

公称通径 |
标准值 |
参考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
n-Φd |
W |
H |
|
PN1.6(MPa) |
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 | 注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。 |
