产品介绍：
儒柯品牌[电动塑料蝶阀]专业生产厂家，[电动塑料蝶阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[电动塑料蝶阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。
|
防爆电动塑料蝶阀 |
精小型电动塑料蝶阀 |
『电动塑料蝶阀』特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。
『电动塑料蝶阀』主要技术参数
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称压力 |
PN1.0、1.6MPa |
|
连接形式 |
对夹式 |
|
密封材质 |
FPM、EPDM、NBR |
|
适用温度 |
0～+60℃ |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP、PTFE |
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
|
配用执行机构 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
『电动塑料蝶阀』执行器参数及特点
|
电源电压 |
AC220/380V，50/60Hz |
|
输出力矩 |
50N·M～2000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒、30秒、60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30℃-60℃ |
|
手动操作 |
同附带手柄操作 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |

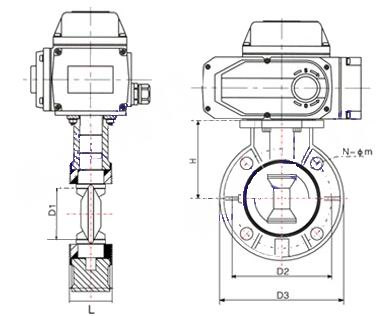

『电动塑料蝶阀』外形结构图
『电动塑料蝶阀』主要外形尺寸
|
通径(mm) |
英寸″ |
尺寸(mm) |
|
L |
D1 |
D2-ANSI |
D2-JIS |
D2-DIN |
H |
N-φ |
|
50 |
2 |
40 |
56 |
125 |
120 |
125 |
103 |
4-18 |
|
65 |
2.5 |
45 |
71 |
145 |
145 |
145 |
113 |
4-18 |
|
80 |
3 |
46 |
85 |
160 |
150 |
160 |
115 |
8-18 |
|
100 |
4 |
55 |
105 |
180 |
175 |
180 |
135 |
8-18 |
|
125 |
5 |
62 |
131 |
210 |
210 |
210 |
165 |
8-18 |
|
150 |
6 |
67 |
152 |
240 |
240 |
240 |
177 |
8-22 |
|
200 |
8 |
85 |
204 |
295 |
290 |
295 |
210 |
12-22 |
|
250 |
10 |
105 |
255 |
350 |
355 |
350 |
240 |
12-22 |
|
300 |
12 |
120 |
307 |
400 |
400 |
400 |
297 |
16-22 |
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务 |
