产品介绍：
儒柯品牌[气动塑料蝶阀]专业生产厂家，[气动塑料蝶阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[气动塑料蝶阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。
『气动塑料蝶阀』特点
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。
『气动塑料蝶阀』主要技术参数表
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称压力 |
PN1.0、1.6MPa |
|
连接形式 |
对夹式 |
|
密封材质 |
FPM、EPDM、NBR |
|
适用温度 |
0～+60℃ |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP、PTFE |
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
|
配用执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
『 气动塑料蝶阀』执行器技术参数表
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

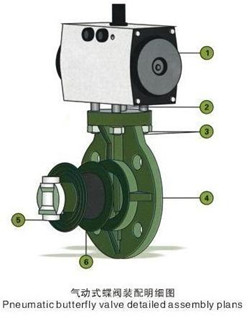

『气动塑料蝶阀』组装配件图
『气动塑料蝶阀』主要阀本零件材料表
|
零件名称 |
材料名称 |
|
1.执行器 |
铝合金 |
|
2.螺栓 |
不锈钢、钢 |
|
3.螺母 |
不锈钢、钢 |
|
4阀体 |
UPVC、PPR、PVDF |
|
5.蝶板 |
UPVC、PPR、PVDF |
|
6."O"型圈 |
EPDM、FPM |
『气动塑料蝶阀』主要性能规范表
|
公称通径 |
DN（mm） |
50～300 |
|
公称压力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤60℃ |
|
适用介质 |
空气、水、气体、油品等 |

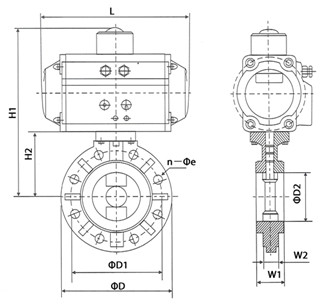

『气动塑料蝶阀』外形结构图
『气动塑料蝶阀』安装连接尺寸表
|
通径(mm) |
英寸″ |
尺寸(mm) |
|
W1 |
D2 |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-φ |
|
50 |
2 |
40 |
56 |
125 |
120 |
125 |
103 |
4-18 |
|
65 |
2.5 |
45 |
71 |
145 |
145 |
145 |
113 |
4-18 |
|
80 |
3 |
46 |
85 |
160 |
150 |
160 |
115 |
8-18 |
|
100 |
4 |
55 |
105 |
180 |
175 |
180 |
135 |
8-18 |
|
125 |
5 |
62 |
131 |
210 |
210 |
210 |
165 |
8-18 |
|
150 |
6 |
67 |
152 |
240 |
240 |
240 |
177 |
8-22 |
|
200 |
8 |
85 |
204 |
295 |
290 |
295 |
210 |
12-22 |
|
250 |
10 |
105 |
255 |
350 |
355 |
350 |
240 |
12-22 |
|
300 |
12 |
120 |
307 |
400 |
400 |
400 |
297 |
16-22 |
『气动塑料蝶阀』产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)尽量详细提供气动塑料蝶阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
