产品名称： |
‖蜗轮塑料蝶阀‖ |
| |
产品型号： |
D371X-10[S/F] |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品介绍：
儒柯品牌[蜗轮塑料蝶阀]专业生产厂家，[蜗轮塑料蝶阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[蜗轮塑料蝶阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。
|
PVDF蜗轮塑料蝶阀 |
PPH蜗轮塑料蝶阀 |
FRPP蜗轮塑料蝶阀 |
CPVC蜗轮塑料蝶阀 |
『蜗轮塑料蝶阀』零件配置表
|
NO |
名称 |
材质 |
1.第5项材质如用SUS-304或SUS-316为特殊配置。
2.第41.47项材质如用FPM或其它橡胶材料为特殊配置 |
|
1 |
阀体 |
FRPP、PVDF、UPVC、CPVC、PPH |
|
3 |
阀瓣 |
FRPP、PVDF、UPVC、CPVC、PPH |
|
05 |
阀杆 |
45#、不锈钢 |
|
22 |
蜗轮箱 |
钢、铸铁 |
|
30 |
螺母 |
FRPP、PVDF、UPVC、CPVC、PPH |
|
32 |
螺栓 |
不锈钢、钢 |
|
41 |
O型圈 |
EPDM |
|
47 |
阀座 |
EPDM |

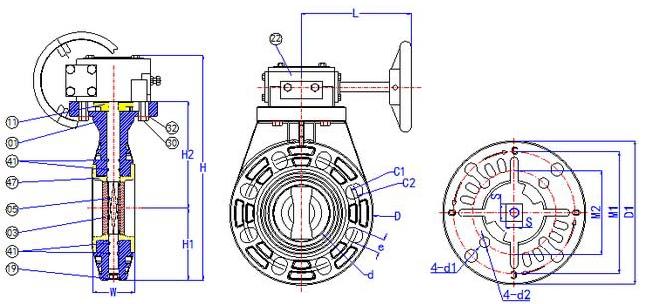

『蜗轮塑料蝶阀』外形结构图
『蜗轮塑料蝶阀』主要参数
|
DN |
M2 |
M1 |
D1 |
L1 |
H |
H1 |
H2 |
N-φ |
工作压力 |
重量Kg |
|
HG |
JIS |
DIN |
ANSI |
|
125 |
131 |
210 |
210 |
210 |
216 |
250 |
300 |
62 |
163 |
93 |
8-18 |
0.5 |
5.2 |
|
150 |
153 |
240 |
240 |
240 |
240 |
285 |
300 |
67 |
176 |
93 |
8-22 |
0.5 |
6.1 |
|
200 |
204 |
295 |
290 |
295 |
298 |
340 |
180 |
85 |
210 |
93 |
12-22 |
0.4 |
21 |
|
250 |
255 |
350 |
355 |
350 |
362 |
395 |
180 |
105 |
240 |
93 |
12-22 |
0.3 |
30 |
|
300 |
307 |
400 |
400 |
400 |
432 |
445 |
180 |
120 |
270 |
93 |
16-22 |
0.3 |
36 |
|
350 |
358 |
460 |
445 |
460 |
476 |
505 |
180 |
130 |
300 |
93 |
16-22 |
0.3 |
56 |
|
400 |
389 |
515 |
510 |
515 |
540 |
580 |
240 |
140 |
350 |
93 |
20-26 |
0.3 |
84 |
|
450 |
446 |
565 |
565 |
565 |
578 |
615 |
260 |
152 |
370 |
108 |
20-26 |
0.2 |
81 |
|
500 |
494 |
620 |
620 |
620 |
635 |
670 |
260 |
155 |
400 |
108 |
20-30 |
0.2 |
90 |
|
600 |
590 |
725 |
730 |
725 |
750 |
780 |
402 |
160 |
460 |
120 |
20-33 |
0.2 |
108 |
|
700 |
670 |
840 |
840 |
840 |
|
928 |
402 |
210 |
590 |
120 |
24-33 |
0.2 |
|
|
800 |
770 |
950 |
950 |
950 |
|
1034 |
560 |
240 |
620 |
120 |
24-33 |
0.2 |
|
|
900 |
870 |
1050 |
1050 |
1050 |
1085 |
1168 |
|
240 |
705 |
120 |
24-33 |
0.2 |
|
|
1000 |
970 |
1160 |
1160 |
1160 |
|
1262 |
|
300 |
750 |
120 |
24-33 |
0.2 |
|
注：
|
蜗轮蝶阀制造执行标准Q/BLSJ008-2008 |
试验压力与工作在℃23±2℃时数值 |
|
压力试验按GB/T3927-1992 |
使用温度-14℃~70℃ | |
|
|
|
