一、法兰锻钢止回阀【设计结构和特征】
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
二、法兰锻钢止回阀【采用以下结构】
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

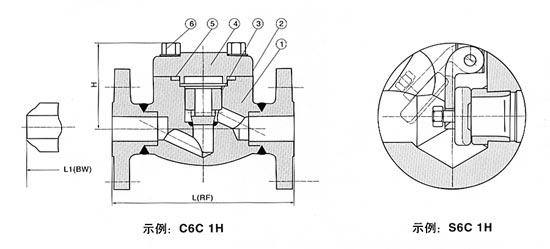

三、法兰锻钢止回阀【结构图】 150Lb-600Lb
碳钢温度和压力等级
CL150-285 P.S.I-100°F CL150-285 P.S.I-425°H
CL300-740 P.S.I-100°F CL300-740 P.S.I-425°H
CL600-1480 P.S.I-100° CL600-1480 P.S.I-425°H
CL800- 1975P.S.I-100°F CL800- 1975P.S.I-425°H CL1500-3705 P.S.I•100°F CL1500-3705 P.S.I-425°H
四、法兰锻钢止回阀【标准材质明细表】
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
铭牌 |
TB |
|
3 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8(M) |
A193 B8(M) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
五、锻钢法兰端升降式止回阀-尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ)
L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
|
H |
150,300 |
61 |
61 |
79 |
95 |
103 |
118 |
|
600 |
61 |
79 |
95 |
103 |
118 |
135 |
|
重量 |
150 |
RTJ |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
1.90 |
2.10 |
5.12 |
5.50 |
7.89 |
|
300 |
RTJ |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
|
600 |
RTJ |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |

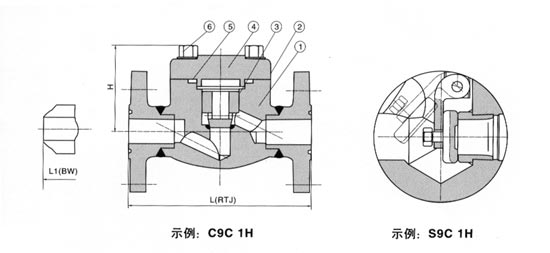

六、法兰锻钢止回阀 【结构图】900Lb-1500Lb
七、法兰锻钢止回阀【标准材质明细表】
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
铭牌 |
TB |
|
3 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 316夹PTFE |
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8(M) |
A193 B8(M) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
八、尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
216 |
229 |
254 |
279 |
305 |
368 |
|
H |
79 |
79 |
95 |
104 |
120 |
139 |
|
重量 |
RTJ |
8.5 |
10.5 |
15.7 |
20.8 |
27.2 |
33.0 |
|
BW |
6.4 |
8.0 |
13.2 |
17.8 |
24.2 |
29.7 |
|
