型号：H14H/Y,H44H/Y
应用范围
1、设计制造：BS5352
2、连接端尺寸：
①承接口尺寸按ANSIB16.11:JB/T1751
②螺纹端尺寸按ANSIB1.20.1:JB/T7306
③对焊端尺寸按ANSIB16.25:JB/T12224
④法兰端尺寸按ANSIB16.5:JB79
3、阀门检验和试验：
API598 GB/T13927 JB/T9092
4、结构特征：
螺栓连接阀盖压力自紧式密封：Y型或T型结构
5、主体材料：
A105,LF2,F5,F11,F22,304(L),316(L),F347,F321,F51,Monel,20合金等
6、材料按ANSI/ASTM规定

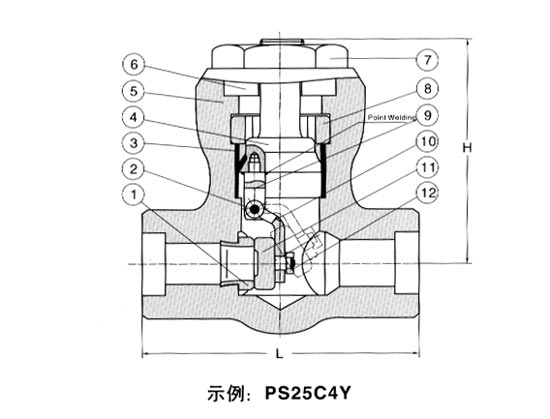

锻钢自密封旋启式止回阀【H14H/Y,H44H/Y】
碳钢温度和压力等级
CL1500-3705 P.S.I·100°F
CL2500-6170 P.S.I·100°F CL4500-11110 P.S.I·100°F
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A 105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
2 |
圆柱销 |
A276 420 |
A182 F304 |
A182 F316 |
|
3 |
密封环 |
A276 304L |
A276 316L |
|
4 |
自密封座 |
A105 |
A182 F304L |
A182 F304(L) |
A182 F316(L) |
|
5 |
阀体 |
A105N |
A182 F22 |
A182 F<, /st1:chmetcnv>304(L) |
A182 F316(L) |
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
四开环 |
A276 420 |
A182 F304 |
A182 F316 |
|
9 |
吊耳 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
10 |
摇臂 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
11 |
阀瓣 |
A276 410 |
F304 |
A182 F304(L) |
F316(L) |
|
12 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900～1500Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900～1500Lb |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500Lb |
10.0 |
9.6 |
9.4 |
21.5 |
21.1 |
22.8 |
