产品名称： |
旋启式锻钢止回阀 |
| |
产品型号： |
H14H/Y,H64H/Y,H44H/Y |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
锻钢旋启式止回阀【H14H/Y,H64H/Y,H44H/Y】 |

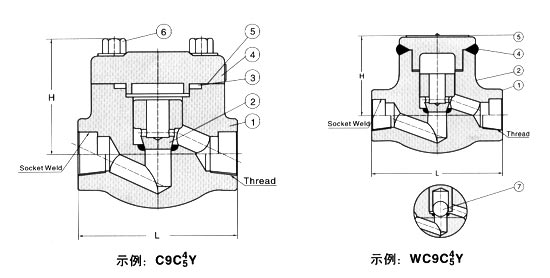

标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 铭牌 | SS | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 | 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
900Lb～1500Lb
标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A 105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 铭牌 | SS | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 7 | 球 | A182 F420 | A182 F304 | A182 F304 | A182 F304 | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 全径 |
| 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 | 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 |
800Lb,900Lb～1500Lb

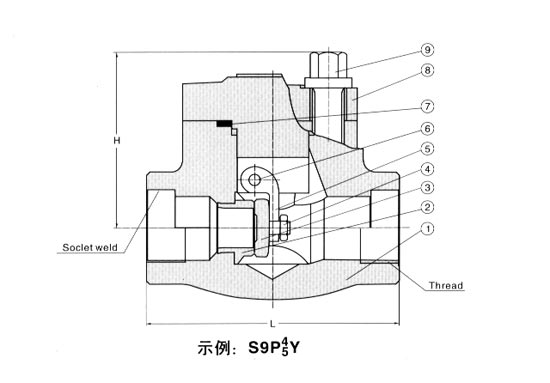

标准材质明细表 | 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | | 1 | 阀体 | A 105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 阀盖 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | | 3 | 旋启式 阀瓣 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | | 4 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 5 | 摇臂 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 6 | 圆柱销 | A276 420 | A182 F304 | A182 F316 | | 7 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | | 8 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 9 | 内六角螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | W | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 | 900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | 重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 | 900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 |
|
|
|
|
