产品介绍：
(上海儒柯阀门有限公司)电动通风蝶阀属于电动阀中的一个品种。连接方式主要有：法兰式，根据通风蝶阀的口径大小采用精小型电动执行器或多回转大型电动执行器与采用钢板分体焊接制造的通风蝶阀组合而成。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
型号：D941W
驱动方式：电动(开关型、智能调节型)
阀体结构：中线式
连接方式：法兰
压力等级：0.1MPa≤0.6MPa
密封材质：不锈钢、碳钢
使用温度：-29℃～350℃
制造口径：DN300～4000(mm)
阀体材质：WCB
一、电动通风蝶阀 主要参数
| 公称压力（MPa) |
0.05MPa |
介质温度 |
-30℃～-350℃ |
| 强度试验 |
0.1MPa |
适用介质 |
冷热风、烟气 |
| 介质流速 |
25m/s |
泄漏率 |
3% |
二、电动通风蝶阀 主要零件材料
| 零件名称 |
阀体 |
阀板 |
阀轴 |
| 材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |

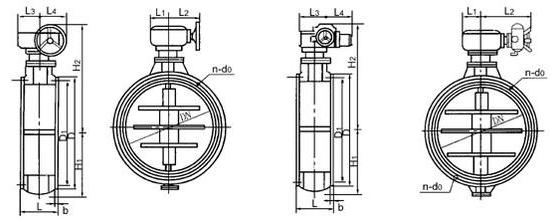

三、电动通风蝶阀 主要外形连接尺寸 单位：mm
| DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
| 300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
| 350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
| 400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
| 450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
| 500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
| 600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
| 700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
| 800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
| 900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
| 1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
| 1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
| 1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
| 1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
| 1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
| 1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
| 1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
| 1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
| 1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
| 1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
| 2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
| 2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
| 2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
| 2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
| 2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
| 3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
| 3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
| 3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
| 3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
| 3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
| 4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
