  产品名称: ‖气动通风蝶阀‖
  产品型号: D641W-1C


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖气动通风蝶阀‖
 ‖电动通风蝶阀‖
 ‖蜗轮通风蝶阀‖

一、产品介绍:
     (上海儒柯阀门有限公司)气动通风蝶阀采用现代化组装设备使蝶阀与(智能/单/双作用)气动执行器合理化组合,达到远程摇控及智能控制,广泛用于治金、师化、电力、建材、矿山等工业主要是安装在管道起通风排烟作用。其适用温度随阀体选材而定,公称压力≤0.6MPa,本通风蝶阀设计合理,力矩小,操作方便,启闭迅速,重量轻、价格便宜。可以多工位安装,不受介质流向影响。

二、气动通风蝶阀 执行机构结构特点:
     采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

三、气动通风蝶阀 附件的选项:

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

四、气动通风蝶阀 主要参数
公称压力(MPa) 0.05MPa 介质温度 -30℃~-350℃
强度试验 0.1MPa 适用介质 冷热风、烟气
介质流速 25m/s 泄漏率 3%

五、气动通风蝶阀 主要零件材料

零件名称 阀体 阀板 阀轴
材料 碳钢 碳钢 碳钢、不锈钢

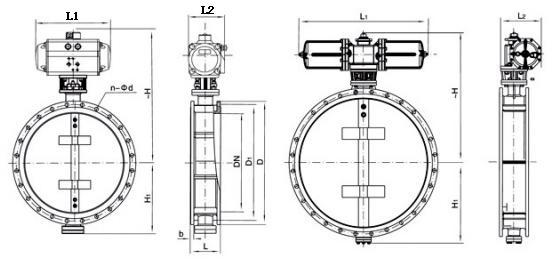

六、D641W 气动通风蝶阀 主要外形连接尺寸                          单位:mm

气动通风蝶阀
DN D D1 L L1 L2  n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1350 490 16-18 12
900 1040 990 200 1450 540 16-18 14
1000 1140 1090 220 1550 590 20-18 14
1100 1240 1190 220 1800 640 20-18 14
1200 1340 1290 240 1900 690 20-18 14
1300 1440 1390 240 2020 760 20-18 16
1400 1540 1490 260 2120 810 24-18 16
1500 1640 1590 260 2220 860 24-18 16
1600 1740 1690 280 2390 980 24-18 16
1700 1840 1790 280 2590 1030 28-22 16
1800 1940 1890 300 2709 1096 28-22 16
1900 2040 1990 300 2826 1146 32-22 16
2000 2150 2090 320 2926 1196 32-26 16
2200 2360 2300 340 3126 1296 36-26 16
2400 2560 2500 360 3326 1396 36-26 18
2600 2760 2700 380 3526 1496 40-26 18
2800 2960 2900 400 3726 1596 40-26 18
3000 3190 3110 400 4098 1698 44-30 18
3200 3390 3310 440 4338 1798 44-30 20
3400 3590 3510 440 4578 1898 48-30 20
3600 3790 3710 480 4780 1998 48-30 20
3800 4000 3910 480 5000 2098 52-30 22
4000 4210 4120 520 5200 2210 52-30 22
