(上海儒柯阀门有限公司)蜗轮通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。
二、蜗轮通风蝶阀【用途和特点】
1.设计新颖、合理，结构独特，重量轻，启闭迅速。
2.操作力矩小、操作方便，省力灵活。
3.采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。
4.广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构，液体均匀，启闭力均匀，动作灵敏，性能可靠。
三、蜗轮通风蝶阀【采用标准】
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、蜗轮通风蝶阀【主要参数】
| 公称压力（MPa) |
0.05MPa |
介质温度 |
-30℃～-350℃ |
| 强度试验 |
0.1MPa |
适用介质 |
冷热风、烟气 |
| 介质流速 |
25m/s |
泄漏率 |
3% |
五、蜗轮通风蝶阀【主要零件材料】
| 零件名称 |
阀体 |
阀板 |
阀轴 |
| 材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |

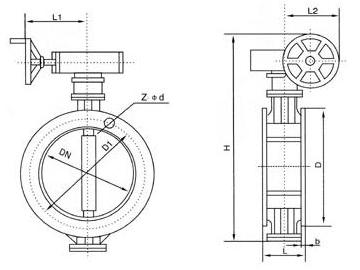

六、D341W蜗轮通风蝶阀【主要外形连接尺寸】
单位：mm
| DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
| 300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
| 350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
| 400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
| 450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
| 500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
| 600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
| 700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
| 800 |
920 |
880 |
200 |
1350 |
490 |
16-18 |
12 |
| 900 |
1040 |
990 |
200 |
1450 |
540 |
16-18 |
14 |
| 1000 |
1140 |
1090 |
220 |
1550 |
590 |
20-18 |
14 |
| 1100 |
1240 |
1190 |
220 |
1800 |
640 |
20-18 |
14 |
| 1200 |
1340 |
1290 |
240 |
1900 |
690 |
20-18 |
14 |
| 1300 |
1440 |
1390 |
240 |
2020 |
760 |
20-18 |
16 |
| 1400 |
1540 |
1490 |
260 |
2120 |
810 |
24-18 |
16 |
| 1500 |
1640 |
1590 |
260 |
2220 |
860 |
24-18 |
16 |
| 1600 |
1740 |
1690 |
280 |
2390 |
980 |
24-18 |
16 |
| 1700 |
1840 |
1790 |
280 |
2590 |
1030 |
28-22 |
16 |
| 1800 |
1940 |
1890 |
300 |
2709 |
1096 |
28-22 |
16 |
| 1900 |
2040 |
1990 |
300 |
2826 |
1146 |
32-22 |
16 |
| 2000 |
2150 |
2090 |
320 |
2926 |
1196 |
32-26 |
16 |
| 2200 |
2360 |
2300 |
340 |
3126 |
1296 |
36-26 |
16 |
| 2400 |
2560 |
2500 |
360 |
3326 |
1396 |
36-26 |
18 |
| 2600 |
2760 |
2700 |
380 |
3526 |
1496 |
40-26 |
18 |
| 2800 |
2960 |
2900 |
400 |
3726 |
1596 |
40-26 |
18 |
| 3000 |
3190 |
3110 |
400 |
4098 |
1698 |
44-30 |
18 |
| 3200 |
3390 |
3310 |
440 |
4338 |
1798 |
44-30 |
20 |
| 3400 |
3590 |
3510 |
440 |
4578 |
1898 |
48-30 |
20 |
| 3600 |
3790 |
3710 |
480 |
4780 |
1998 |
48-30 |
20 |
| 3800 |
4000 |
3910 |
480 |
5000 |
2098 |
52-30 |
22 |
| 4000 |
4210 |
4120 |
520 |
5200 |
2210 |
52-30 |
22 |
