概述
Q611N两通、Q614/5N三通小型气动高压球阀是由儒柯高品KHB高压球阀与双(单)作用气动活塞式执行器组成，是一种自动控制和遥控的新型高压流体启闭、调节、换向阀门。采用尼龙塑料或氟塑料在强压球阀切断时达到流体介质零泄漏。结构紧密可靠、密封性好，维修方便，安装简单等特点。广泛的用于液压、气压-水压等高压6.4MPa~32MPa管道流体切断使用，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
【小型气动高压球阀】工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°
1.气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
2.回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
3.定位器可调节阀门管道流量
【小型气动高压球阀】特点
1.依靠气源自动化控制球阀开关，环保低噪音，耐高压.
2.流体无阻力，其阻力系数与同长度的管段相等。
3.结构简单、体积小、重量轻。
4.紧密可靠，目前球阀的密封面材料广泛使用PTFE、密封性好，在真空系统中也已广泛使用。
5.维修方便，气动执行器于球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，到几十毫米，从高真空至高压力都可应用。
【小型气动高压球阀】气动执行器主要技术参数
|
气动执行器 |
型号 |
GT系列、OAT系列 |
|
气源压力 |
0.4 ～ 0.8 MPa |
|
最大回转角度 |
90°～92° |
|
回信器 |
AC220V AC110V DC24V |
|
控制信号 |
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa |
|
控制气源 |
洁净、干燥压缩空气 |
|
工作温度 |
-20℃ ～ +90℃ |
【小型气动高压球阀】阀体主要零件材料
|
零件名称 |
阀体 |
球芯 |
阀座 |
阀杆 |
填料 |
支架 |
连接轴 |
|
材料 |
锻钢、不锈钢 |
不锈钢 |
聚甲醛、聚醚醚酮 |
2Cr13 |
氟橡胶 |
不锈钢 |
铸钢 |
【小型气动高压球阀】气动执行器主要部件材料
|
零件名称 |
缸体 |
端盖 |
活塞 |
轴 |
O型圈 |
螺栓 |
|
GT |
铝合金型材
(硬质阳极氧化) |
压铸铝合金
(环氧树脂喷涂) |
压铸铝 |
钢
(镀镍磷合金) |
NBR |
SUS304 |
【小型气动高压球阀】主要性能规范
|
型号 |
公称压力
PN(MPa) |
试验压力Ps(MPa) |
启闭时间
(S) |
工作温度
(℃) |
适用介质 |
|
壳体 |
密封 |
|
Q611N |
16 |
16 |
24 |
1～２ |
-35～120 |
天然气、油 |
|
35 |
35 |
50 |
|
Q614N |
16 |
16 |
24 |
1～２ |
|
35 |
35 |
50 |

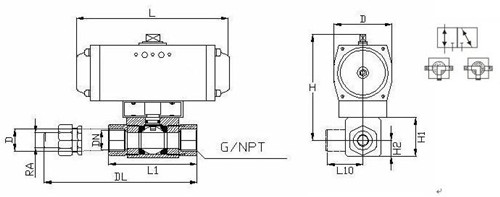

【小型气动高压球阀】主要外形尺寸
内螺纹连接尺寸表 (单位：mm)
|
螺纹
G/NPT |
DN |
L1 |
B |
D |
H |
H1 |
H2 |
L |
H |
L10 |
气动执行器 |
|
1/4 |
6 |
69 |
26 |
58 |
150 |
32 |
13 |
165 |
150 |
32 |
GT50 |
|
3/8 |
10 |
73 |
32 |
58 |
150 |
38 |
16 |
165 |
150 |
35 |
|
1/2 |
15 |
85 |
38 |
58 |
150 |
46 |
19 |
165 |
150 |
37 |
|
3/4 |
20 |
96 |
49 |
70 |
210 |
57 |
24 |
225 |
210 |
47 |
GT63 |
|
1″ |
25 |
110 |
60 |
70 |
210 |
60 |
26 |
225 |
210 |
55 |
GT75 |
|
11/4 |
32 |
110 |
76 |
70 |
210 |
84 |
38 |
225 |
210 |
70 |
GT88 |
|
21/2 |
40 |
120 |
84 |
90 |
260 |
92 |
42 |
255 |
260 |
72 |
GT100 |
|
2″ |
50 |
140 |
100 |
120 |
320 |
111 |
50 |
330 |
320 |
80 |
GT115 |
(如选用单作用气缸加一档)
卡套式连接尺寸表(单位：mm)
|
DN |
RA |
D |
DL |
气动执行器 |
|
6 |
10 |
M18×1.5 |
91 |
AT50 |
|
8 |
12 |
M20×1.5 |
95 |
|
10 |
14 |
M22×1.5 |
104 |
|
13 |
16 |
M24×1.5 |
107 |
AT63 |
|
16 |
20 |
M30×2 |
113 |
|
20 |
25 |
M36×2 |
134 |
AT75 |
|
25 |
30 |
M42×2 |
146 |
|
25 |
38 |
M52×2 |
155 |
AT100 |
|
32 |
38 |
M52×2 |
170 |
(如选用单作用气缸加一档)
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构 |
