产品名称：气动高压球阀。
其他规格：气动高压法兰球阀-气动高压焊接球阀-气动高压内螺纹球阀等。
产品型号：Q641H-320法兰式、Q661H-320焊接式、Q611H-320内螺纹。
适用场合：气动高压球阀主要用作高温高压管路系列上作为流体通、断或调节使用，广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
产品概述
气动高压球阀是高温高压管路中专用控制阀之一个，最高使用压力为32MPa~50MPa，采用硬质合金或增强氟塑料在强压球阀关闭时达到流体介质零泄漏。结构紧密可靠、密封性好，维修方便，安装简单等特点。在液压、气压-水压等系统中广泛使用。
【气动高压球阀】特点：
1、采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、采用全通径或缩径设计，流通阻力小。
4、金属硬密封固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。 7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
10、可选气动、电动、液动、及气动调节型、电动调节型。
【气动高压球阀】主要零件材料
|
GT/AT气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～100mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
16、32MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
2Crl3、304 |
|
单作用：7N·M～2668N·M |
阀体材质 |
45、A105、F22、316L |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
2Crl3、316 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
硬质合金钢、尼龙 1010 |
|
动作范围 |
0～90°±5° |
温 度 |
-40～80 |
|
接口螺纹 |
GT40～GT83/AT50～AT88 G1/8″ |
适用介质 |
水、油品、氦、氢、氨等 |
|
GT110～GT350/AT100～200 G1/4″ |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
耐高温、一体化结构、阻力小、多种长度 |

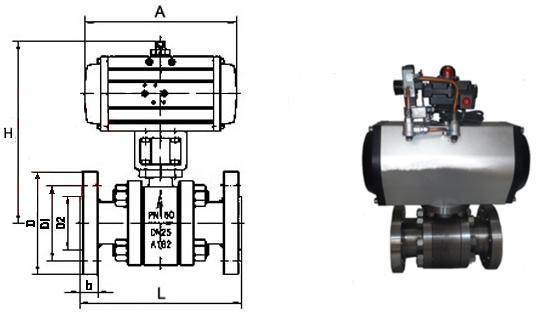

【气动高压球阀】主要外形尺寸和重量Q641H-160
|
DN |
L |
A |
H |
D |
D1 |
D2 |
b |
M |
Z-d |
重量kg |
|
10 |
210 |
140 |
220 |
95 |
60 |
18 |
20 |
M24X2 |
3-18 |
5 |
|
15 |
230 |
186 |
220 |
95 |
60 |
20 |
20 |
M24X2 |
3-18 |
6 |
|
20 |
240 |
254 |
250 |
105 |
68 |
28 |
20 |
M33X2 |
3-18 |
8 |
|
25 |
260 |
254 |
250 |
105 |
68 |
28 |
22 |
M33X2 |
3-18 |
10 |
|
32 |
300 |
296 |
300 |
115 |
80 |
38 |
24 |
M42X2 |
4-18 |
19 |
|
40 |
350 |
296 |
400 |
165 |
115 |
48 |
30 |
M52X3 |
6-26 |
26 |
|
50 |
400 |
384 |
400 |
165 |
115 |
58 |
32 |
M64X3 |
6-26 |
39 |
|
65 |
490 |
384 |
500 |
200 |
145 |
74 |
40 |
M80X3 |
6-29 |
53 |
|
80 |
580 |
501 |
600 |
225 |
170 |
94 |
50 |
M100X3 |
6-33 |
76 |
|
100 |
620 |
501 |
800 |
260 |
195 |
115 |
60 |
M125X4 |
6-36 |
130 |
【气动高压球阀】主要外形尺寸和重量Q641H-320
|
DN |
L |
A |
H |
D |
D1 |
D2 |
b |
M |
Z-d |
重量kg |
|
10 |
210 |
140 |
220 |
95 |
60 |
18 |
20 |
M24X2 |
3-18 |
5 |
|
15 |
230 |
186 |
220 |
105 |
68 |
28 |
20 |
M33X2 |
3-18 |
6.5 |
|
20 |
240 |
254 |
250 |
105 |
68 |
28 |
20 |
M33X2 |
3-18 |
8 |
|
25 |
260 |
254 |
250 |
115 |
80 |
35 |
25 |
M42X2 |
4-18 |
11 |
|
32 |
300 |
296 |
300 |
135 |
95 |
41 |
30 |
M48X2 |
4-22 |
21 |
|
40 |
350 |
296 |
400 |
165 |
115 |
47 |
35 |
M64X2 |
6-26 |
28 |
|
50 |
400 |
384 |
450 |
200 |
145 |
70 |
40 |
M80X3 |
6-29 |
41 |
|
65 |
490 |
384 |
500 |
225 |
170 |
90 |
50 |
M100X3 |
6-33 |
56 |
|
80 |
580 |
501 |
600 |
260 |
195 |
112 |
55 |
M125X4 |
6-36 |
79 |
|
100 |
620 |
501 |
800 |
300 |
235 |
135 |
65 |
M155X4 |
8-36 |
134 |
【气动高压球阀】订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
|
