	产品名称：	‖气动V型球阀‖
	产品型号：	VQ640F


	咨询电话：021-51602056 13916671098 郑经理

相关产品

一、产品说明：(上海儒柯阀门有限公司)气动V型球阀是我公司新开发的硬密封、四氟密封调节球阀。它采用弹簧加载的阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V形缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球阀结构，完全解决了阀腔易沉积介质问题。

二、气动V型球阀【用途】

V型球阀适用于Class150～600、PN1.6～10.0MPa,工作温度≤250℃的各种管路上，用于调节管路中介的压力及流量。选用不同材质，可分别适用于水、蒸汽、油品、硝酸、尿素等强氧化性及腐蚀性介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自浩性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的介质控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

三、气动V型球阀【结构特点】

1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。

2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。

3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。

4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。

5、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。

7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。

9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。

四、气动V型球阀【附件的选项】

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

六、气动V型球阀【产品特点】
采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。

七、气动V型球阀【主要零件材质表】

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

八、气动V型球阀【产品性能规范】

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB9113 HG20592-97 ANSI B16.5
	检验试验	JB/T9092-99 API 598

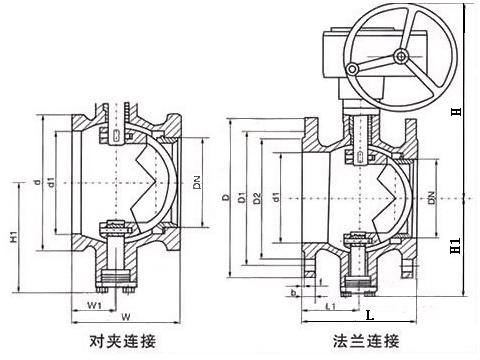

九、【V型球阀】手动尺寸

公称压力或压力级	公称通径DN		尺寸Dimesion(mm)
	公称通径DN		W	L	W1	L1	D	D1	H1	H
	（mm）	（in）	W	L	W1	L1	D	D1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	3900
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	820.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

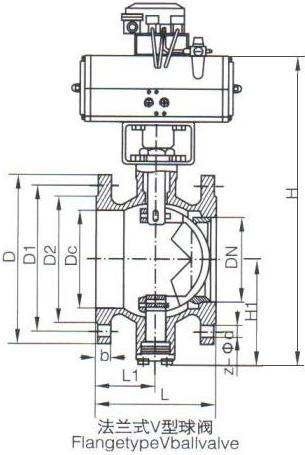

气动法兰V型球阀

十、【气动V型球阀】美标尺寸

, , ,

压力级	口径		尺寸（mm）														重量（kg）
	DN	NPS	L	L1	d	D	D1	D2	Dc	b	f	Z-фdo	H1	F	H		重量（kg）
	DN	NPS	L	L1	d	D	D1	D2	Dc	b	f	Z-фdo	H1	F	蜗轮	气动	蜗轮	气动
Class150 PN20	25	1	102	51	19	108	79.5	51	38	11.5	1.6	4-15	57	400	200	222	11	21
	40	11/2	114	57	32	127	98.5	73	49	14.5	1.6	4-15	63	400	205	228	14	24
	50	2	124	62	38	152	120.5	92	60	16	1.6	4-19	92	400	225	248	20	29
	65	21/2	145	72.5	51	178	139.5	105	75	17.5	1.6	4-19	100	400	235	255	24	33
	80	3	165	82.5	64	190	152.5	127	89	19.5	1.6	4-19	108	400	260	270	33	41
	100	4	194	97	76	229	190.5	157	113	24	1.6	8-19	117	400	270	278	49	57
	125	5	210	105	102	254	216	186	140	24	1.6	8-22	140	455	320	335	59	66
	150	6	229	114.5	127	279	241.5	216	164	25.5	1.6	8-22	177	455	340	358	80	87
	200	8	243	121.5	152	343	298.5	270	205	29	1.6	8-22	200	700	390	405	108	120
	250	10	297	148.5	203	406	362	324	259	31	1.6	12-25	252	700	420	449	145	170
	300	12	338	169	254	483	432	381	300	32	1.6	12-25	270	700	510	550	190	235
Class300 PN50	25	1	102	51	19	124	89	51	38	17.5	1.6	4-19	57	400	200	222	13	23
	40	11/2	114	57	32	156	114.5	73	49	21	1.6	4-22	63	400	205	228	16	26
	50	2	124	62	38	165	127	92	60	22.5	1.6	8-19	92	400	225	248	22	31
	65	21/2	145	72.5	51	190	149	105	75	25.5	1.6	8-22	100	400	235	255	26	35
	80	3	165	82.5	64	210	168.5	127	89	29	1.6	8-22	108	400	260	270	37	45
	100	4	194	97	76	254	200	157	113	32	1.6	8-22	117	400	270	278	55	63
	125	5	210	105	102	279	235	186	140	35	1.6	8-22	140	455	320	335	65	72
	150	6	229	114.5	127	318	270	216	164	37	1.6	12-22	177	455	340	358	95	102
	200	8	243	121.5	152	381	330	270	205	41.5	1.6	12-25	200	700	390	405	138	150
	250	10	297	148.5	203	445	387.5	324	259	<, FONT size=3>48	1.6	16-29	252	700	420	449	185	210
	300	12	338	169	254	521	451	381	300	51	1.6	16-32	270	700	510	550	240	285

注：本表法兰尺寸ASMEB16.5标准。根据客户要求，法兰尺寸也可按GB/T9112～9124、HG20615～20626、SH3406设计制造。

十一、【气动V型球阀】国标尺寸

公称压力	公称通径 DN	尺寸（mm）															重量（kg）
		L	L1	d	D	D1	D2	D3	Dc	b	f	Z-фdo	H1	F			重量（kg）
		L	L1	d	D	D1	D2	D3	Dc	b	f	Z-фdo	H1	F	蜗轮	气动	蜗轮	气动
PN16	25	102	51	19	115	85	65	-	38	14	2	4-14	57	400	200	222	12	22
	40	114	57	32	145	110	85	-	49	16	3	4-18	63	400	205	228	15	25
	50	124	62	38	160	125	100	-	60	16	3	4-18	92	400	225	248	21	30
	65	145	72.5	51	180	145	120	-	75	18	3	4-18	100	400	235	255	24	33
	80	165	82.5	64	195	160	135	-	89	20	3	8-18	108	400	260	270	34	42
	100	194	97	76	215	180	155	-	113	20	3	8-18	117	400	270	278	47	55
	125	210	105	102	245	210	185	-	140	22	3	8-18	140	455	320	335	57	64
	150	229	114.5	127	280	240	210	-	164	24	3	8-23	177	455	340	358	79	86
	200	243	121.5	152	335	295	265	-	205	26	3	12-23	200	700	390	405	105	117
	250	297	148.5	203	405	355	320	-	259	30	3	12-25	252	700	420	449	144	169
	300	338	169	254	460	410	375	-	300	30	4	12-25	270	700	510	550	186	231
PN25	25	102	51	19	115	85	65	-	38	16	2	4-14	57	400	200	222	12	22
	40	114	57	32	145	110	85	-	49	18	3	4-18	63	400	205	228	15	25
	50	124	62	38	160	125	100	-	60	20	3	4-18	92	400	225	248	21	30
	65	145	72.5	51	180	145	120	-	75	22	3	8-18	100	400	235	255	24	33
	80	165	82.5	64	195	160	135	-	89	22	3	8-18	108	400	260	270	36	44
	100	194	97	76	230	190	160	-	113	24	3	8-23	117	400	270	278	50	58
	125	210	105	102	270	220	188	-	140	28	3	8-25	140	455	320	335	61	68
	150	229	114.5	127	300	250	218	-	164	30	3	8-25	177	455	340	358	85	92
	200	243	121.5	152	360	310	278	-	205	34	3	12-25	200	700	390	405	118	125
	250	297	148.5	203	425	370	332	-	259	36	4	12-30	252	700	420	449	154	179
	300	338	169	254	485	430	390	-	300	40	2	16-30	270	700	510	550	200	247
pn40	25	102	51	19	115	85	65	58	38	16	3	4-14	57	400	200	222	12	22
	40	114	57	32	145	110	85	76	49	18	3	4-18	63	400	205	228	15	25
	50	124	62	38	160	115	100	88	60	20	3	4-18	92	400	225	248	21	30
	65	145	72.5	51	180	145	120	110	75	22	3	8-18	100	400	235	255	26	35
	80	165	82.5	64	195	160	135	121	89	22	3	8-18	108	400	260	270	38	46
	100	194	97	76	230	190	160	150	113	24	3	8-23	117	400	270	278	54	62
	125	210	105	102	270	220	188	176	140	28	3	8-25	140	455	320	335	65	73
	150	229	114.5	127	300	250	218	204	164	30	3	8-25	177	455	340	358	89	96
	200	243	121.5	152	375	320	282	260	205	38	3	12-30	200	700	390	405	130	137
	250	297	148.5	203	445	385	345	313	259	42	3	12-24	252	700	420	449	170	184
	300	338	169	254	510	450	408	364	300	46	4	16-34	270	700	510	550	220	267

注：本表法兰尺寸按JB/T74～90标准系列2尺寸。根据客户要求，法兰尺寸也可按照GB/T9112～9124、HG20592～20605及JB/T74～90标准系列1尺寸设计制造。
