产品介绍：上海儒柯『RGL』型系列天燃气过滤器主要是由过滤桶体与滤芯网等零部件组成，是易燃介质如“燃气、煤气、燃油”等易燃(气)液体专用过滤设备。它是用于保护管路上其他仪器仪表设备在运行不受流体内杂质干扰的不可缺少的防护设备。
一、工作原理及使用说明：
1.工作原理：当介质如“燃气、煤气、沼气、天然气、石油液化气等”，通过滤网时，滤网会阻挡大于自身网眼孔径的一切如“锈蚀物、锅炉污垢”等固体颗粒杂质，以延长管道系统中各种阀门的工作寿命。
2.使用说明：当需要清洗时，只要将可拆卸的过滤网从滤桶取出，清洗后重新装入即可。
二、产品特性
可选直通式、交叉式、角式
过滤面积大、压损小、易清除
流通能力大、阻力小
结构紧凑、安装方便
清洗周期:三个月
当介质含有硫、苯等腐蚀性物质时，可选用抗腐蚀性材料
适用介质:天然气、人工煤气、液化石油气、空气等
材质选用优质碳素钢、合金钢
可用于城市门站、区域调压站、工业及民用各类用户
可选用快开装置、压差表、差压传感器、安全阀、排泄阀和排污阀配置
三、主要技术参数
公称压力:PN0.4 PN0.8 PN 1.6 PN2.5 PN4.0 PN6.4
公称通径:DN25 DN50 DN80 DN10D DN 150 DN200 DN250 DN300 DN400
过滤精度(um): 1 2.5 5 10 20 50
过滤效率(%):99.98%(≥10um)
工作温度t:-20℃～60℃
结构形式:Z型一直通式、Y型一交叉式、G型一角式

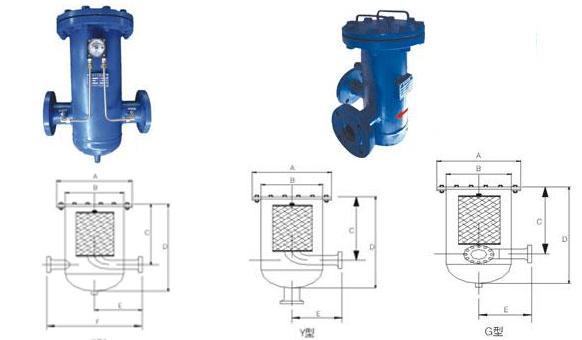

四、外形结构图
五、主要结构及安装尺寸
|
型号 |
DN |
外型尺寸 |
|
A |
B |
C |
D |
E |
F |
排污阀 |
|
RGL-25/*D |
25 |
220 |
108 |
200 |
350 |
120 |
240 |
G1/2" |
|
RGL-50/*D |
50 |
280 |
159 |
350 |
500 |
180 |
360 |
G1/2" |
|
RGL-80/*D |
80 |
340 |
219 |
450 |
600 |
210 |
420 |
G1/2" |
|
RGL-100/*D |
100 |
400 |
245 |
50 |
640 |
240 |
480 |
G1/2" |
|
RGL-150/*D |
150 |
510 |
325 |
540 |
870 |
350 |
700 |
G3/4" |
|
RGL-200/*D |
200 |
560 |
426 |
675 |
1040 |
400 |
800 |
G1" |
|
RGL-250/*D |
250 |
675 |
529 |
780 |
1240 |
450 |
900 |
G1 1/2" |
|
RGL-300/*D |
300 |
795 |
630 |
990 |
1510 |
550 |
1100 |
G1 1/2" | |
