   首页 - 产品展厅 - 产品介绍
  产品名称： 天然气Y型过滤器
  产品型号： YFG,GL41H


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 天然气篮式过滤器
 ‖燃气专用过滤器‖
 天然气Y型过滤器


一、产品[天然气Y型过滤器]的详细资料：

产品型号：YFG,GL41H

产品名称：天然气Y型过滤器

产品介绍：儒柯品牌天然气Y型过滤器，GL41H系列型，是管路不可少的过滤产品，采用过滤网与体分离结构，可增加产品使用性及可通用性。

产品特点：液化气过滤器广泛用于液化气、石油气、蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

二、天然气Y型过滤器 特点：

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

三、天然气Y型过滤器 主要零件部件材料表：

要主零件部件材料表

Code
序号

Parts
零件名称

Materials
材料

1

Bodv
阀体

CarbonsteelStainlessSteel
碳钢、不锈钢

2

Filter Core Net
滤芯网

Stainless Steel
不锈钢

3

Gasket
垫片

Metal graphite
金属石墨

4

Gauze Filter Cap
滤网盖

CarbonsteeIStainlessSteel
碳钢、不锈钢

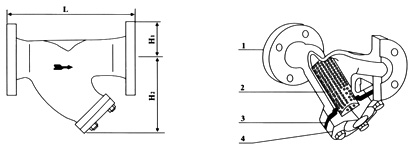

尺寸图

四、天然气Y型过滤器 技术参数表：

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure fMPa)
公称压力

Max．Allowable
TMP(℃)
最高允许温度

External Dimensions(mm)外形尺寸

L

H1

H2

YFG

15—20
25

Flange法兰

1.6—4.0

425

160
150

53
58

70
95

YFG

32

Flange法兰

1.6—4．O

425

1 80

73

120

YFG

40

Flange法兰

1.6—4.0

425

200

75

1 35

YFG

50

Flange法兰

1.6—4.0

425

230

80

1 65

YFG

65

Flange法兰

1.6—4.0

425

270

93

1 80

YFG

80

Flange法兰

1.6—4．O

425

290

1 00

1 89

YFG

1 00

Flange法兰

1.6—4.0

425

310

1 1 0

235

YFG

125

Flange法兰

1.6—4.0

425

400

125

280

YFG

1 50

Flange法兰

1.6—4.0

425

430

143

345

YFG

200

Flange法兰

1.6—4．O

425

500

170

410

YFG

250

Flange法兰

1.6—4.0

425

590

203

610

YFG

300

Flange法兰

1.6—4.0

425

650

230

690

YFG

350

Flange法兰

1.6—4.0

425

700

255

780
