一、产品介绍：卫生级气动蝶阀是采用一种气控执行机构与蝶阀的卫生级专用阀门，既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。执行器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。 执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时，执行器的扭矩增大，关闭阀门 选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。
二、【卫生级气动蝶阀蝶阀】主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、【卫生级气动蝶阀蝶阀】执行机构及附件
卫生级气动蝶阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
卫生级气动蝶阀根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
四、【卫生级气动蝶阀蝶阀】主要技术参数
|
公称通径 |
DN（mm） |
15～150 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、蒸气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|
连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
五、【卫生级气动蝶阀蝶阀】主要零件材质
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
六、【卫生级气动蝶阀蝶阀】密封材料选用和适用温度
|
材料品种 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
|

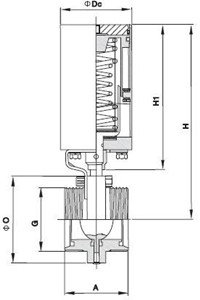

主要尺寸表 |
|
|
Size |
O |
G |
A |
Dc |
H |
H1 |
|
DN15 |
78.0 |
34×1/8 |
66.0 |
85.0 |
222.5 |
180.5 |
|
DN20 |
78.0 |
44×1/8 |
66.0 |
85.0 |
222.5 |
180.5 |
|
DN25 |
78.0 |
52×1/8 |
66.0 |
85.0 |
222.5 |
180.5 |
|
DN32 |
88.0 |
58×1/8 |
70.0 |
85.0 |
226.5 |
180.5 |
|
DN40 |
90.0 |
65×1/8 |
74.0 |
85.0 |
228.5 |
180.5 |
|
DN50 |
106.0 |
78×1/8 |
76.0 |
85.0 |
236.5 |
180.5 |
|
DN65 |
124.0 |
95×1/8 |
84.0 |
85.0 |
245.5 |
180.5 |
|
DN80 |
139.0 |
110×1/4 |
90.0 |
85.0 |
253.0 |
180.5 |
|
DN100 |
159.0 |
130×1/4 |
105.0 |
85.0 |
263.0 |
180.5 |
|
DN125 |
185.0 |
160×1/4 |
130.0 |
133.0 |
415.5 |
296.0 |
|
DN150 |
215.0 |
190×1/4 |
150.0 |
133.0 |
430.5 |
296.0 |
|
规格（ISO） |
D2 |
D |
d |
L |
H |
Kg |
|
19 |
50 |
78 |
19.05 |
130 |
82 |
1.2 |
|
25 |
50 |
78 |
25.4 |
130 |
82 |
1.2 |
|
32 |
50 |
78 |
31.8 |
130 |
82 |
1.05 |
|
38 |
50 |
86 |
38.1 |
130 |
86 |
1.2 |
|
51 |
52 |
102 |
50.8 |
140 |
96 |
1.7 |
|
63 |
56 |
115 |
63.5 |
150 |
103 |
2.1 |
|
76 |
56 |
128 |
76.1 |
150 |
110 |
2.4 |
|
89 |
60 |
139 |
88.9 |
170 |
116 |
2.7 |
|
102 |
64 |
154 |
101.6 |
170 |
122 |
3.05 |
|
108 |
64 |
159 |
108 |
170 |
126 |
3.15 |
|
133 |
80 |
138 |
133 |
190 |
138 |
5.2 |
|
159 |
90 |
215 |
159 |
190 |
153 |
9.2 | |
