【产品简介】：卫生级外螺纹蝶阀D21F-10P型是一种用在食品机械上开启闸刀的小口径蝶阀，和工业级蝶阀是相对的，其生产工艺为不锈钢食品抛光产品至镜面效果，外观比较卫生干净，故也叫做卫生级蝶阀，为轻型蝶阀的一种和重型工业蝶阀是相对而言的，一般卫生级的蝶阀口径都比较小。按照ISO、IDF、DIN、SMS、3A等标准生产。

【卫生级外螺纹蝶阀】产品使用说明：

1◆在安装时，阀瓣要停在关闭的位置上。

2◆开启位置应按蝶板的旋转角度来确定。

3◆卫生级快装蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。

【卫生级外螺纹蝶阀】工作原理：

D21F卫生级外螺纹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。卫生级外螺纹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

【卫生级外螺纹蝶阀】产品特点：

1◆橡胶密封圈与阀板均采用高卫生级密封件，保证了蝶阀的使用性能和使用

2◆采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3◆阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松.钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

4◆阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

5◆开闭范围为90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。

6◆阀体均采用可拆连接，结构简单，维修方便。

7◆造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

8◆经过严密的强度和密封试验，保证质量。

9◆抽样进行不低于30000次的疲劳寿命试验，保证了其使用寿命。

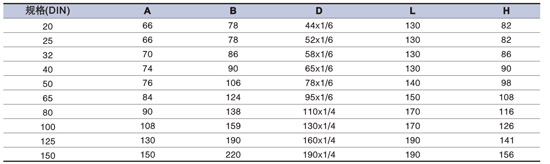

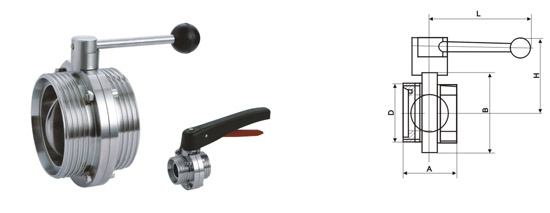

【卫生级外螺纹蝶阀】主要结构尺寸表
