产品型号：ZJHN
产品名称：精小型气动薄膜双座调节阀
产品特点：ZJHN型精小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
阀芯型式：双导向双座柱塞型阀芯

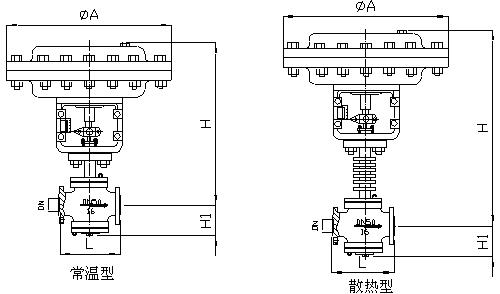

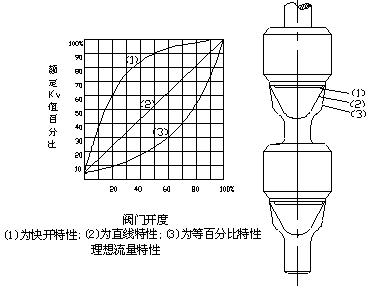

流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
附 件：定位器，手轮机构
性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5%
基本 误差：±1.5%
回 差：1.5%
死 区：0.6%
始终点偏差：±1.5%
可 调 范围：30:1
|
公称通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数Kv |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
行程(mm) |
16 |
25 |
40 |
60 |
|
允许压差（MPa） |
5.8 |
4.9 |
3.8 |
2.9 |
4.0 |
3.3 |
2.6 |
3.6 |
3.0 |
2.3 |

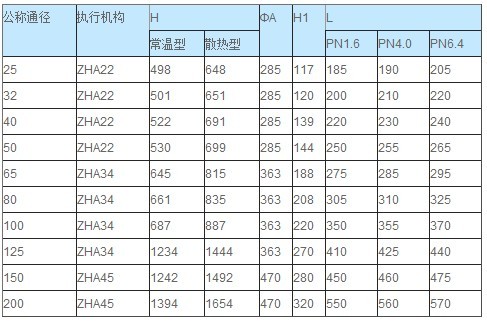

备注：阀开状态允许压差
|
Z |
J |
H |
N |
25 |
P |
G |
B |
|
自控阀门 |
执行机构： |
执行机构： |
阀门结构类型: |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
|
|
J：表示精小型 |
多弹簧气动薄膜 |
P：表示单座 |
16：表示1.6MPa |
C：表示碳钢 |
G：中温型常温省略 |
K：表示气开型 |
|
|
|
|
J：表示精小型 |
多弹簧气动薄膜 |
P：表示单座 |
|
|
|
|
|
|
M：表示套筒阀 |
40：表示4.0MPa |
|
|
|
|
|
|
|
|
64：表示6.4MPa |
|
调节阀系列-类别表
|
