ZJHF（H）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换使用。



阀体形式：三通铸造球型阀

公称通径：20-300mm

公称压力：PN1.6 4.0 6.4MPa

连接形式：法兰式按JB78-59 JB79-59

材料：HT200 ZG230-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti



常温型：-20~+200℃

散热型：-40~+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料，柔性石墨。



阀芯型式：V型缺口芯

材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构

型式：多弹簧式薄膜执行机构

膜片材料：丁晴橡胶夹增强涤纶织物

弹簧范围：0.02~0.1、0.04~0.20MPa

供气压力：0.14 0.16 0.28MPa

气源接头：M10×1

环境温度：-30~+70℃



泄漏量：符合标准ANSIB 16.104Ⅳ级，小于额定Kv值的0.01%

基本误差±1%

回差：1%（带定位器）3%（不带定位器）

线性：±1%（带定位器）±5%（不带定位器）

备注：使用V型聚四氟乙烯填料可调范围：30：1

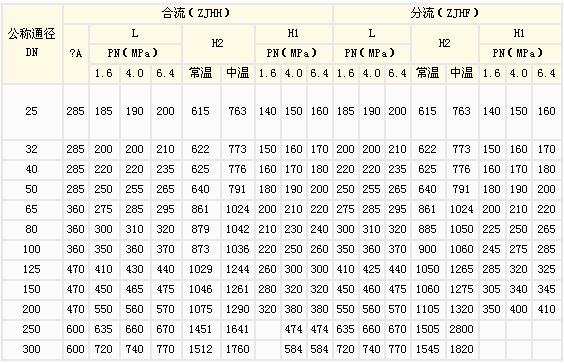

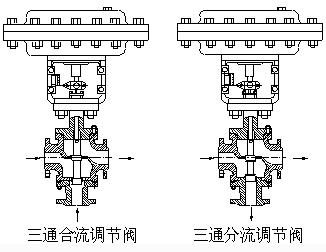

1、气动三通薄膜合流阀

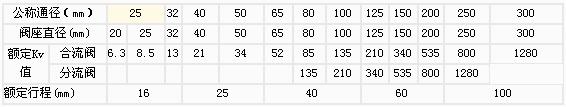

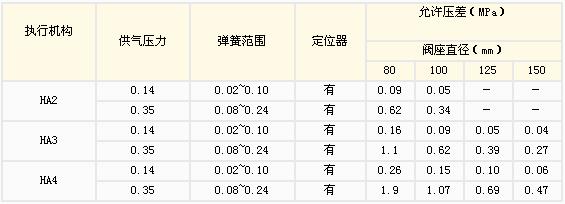

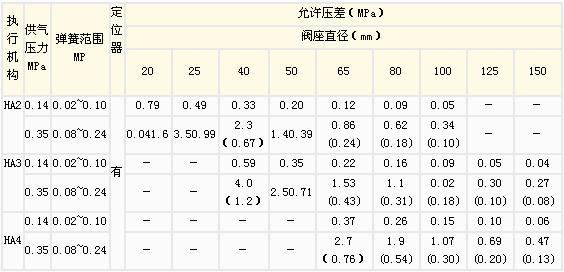

备注：下面数字为分流场合压差，其余为合、分流相同

2、气动三通薄膜分流阀
