  产品名称： ‖自力式温度调节阀‖
  产品型号： ZZW


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖自力式温度调节阀‖
 ‖自力式温度调节阀‖
 自力式差/微压调节阀
 ‖自力式压力调节阀‖

一、概述
ZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270℃；温度控制器连接头为G1“外螺纹；法兰标准：PN16、40按GB9113-88；PN64按JB79.2-94，PN16为凸面法兰；PN40、64为凹面法兰，阀体为凹面。结构长度按GB12221-89标准。

二、ZZW型自力式温度调节阀主要零件材料

阀体
ZG230—45
ZG1Cr18Ni9Ti
阀座
ZG1Cr18Ni12Mo2Ti
Cr18Ni12Mo2Ti
阀芯
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
波纹管套
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
平衡波纹管
1Cr18Ni9Ti

温包
H62
1Cr18Ni9Ti
毛细管
H62
1Cr18Ni9Ti
接头
35
1Cr18Ni9Ti



三、ZZW型自力式温度调节阀主要技术参数

公称通径DN (mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
公称压力PN(Mpa)
1.6    4.0
额定流量系数（KV）
单座
5
7
11
20
30
48
75
120
190
300
480
760
1100
双座


12
22
33
53
53
132
209
330
528
836
1210
套筒


11
20
30
48
75
120
190
300
480
760
1100
额定行程(mm)

6
8
10
14
20
35
允许最大压差(Mpa)
1.6
1.5
0.5
温度调节范围(°C)
0~70、50~120、100~170、150~220、200~270
调节精度（%）
±5
允许超载值（°C）
分别为上述温度调节范围上限加50
使用环境温度（°C）
-40~+80
安装接头（M）
G1”
毛细管长度（M）
3、5
允许
泄漏量
硬密封（1/h）
双座、套筒：5×10-3×阀额定容量（II级）
单座：10-4×阀额定容量（IV）
软密封（m1/min）
0.15
0.15
0.15
0.30
0.30
0.45
0.60
0.90
1.70
4.0
4.0
6.75
11.10

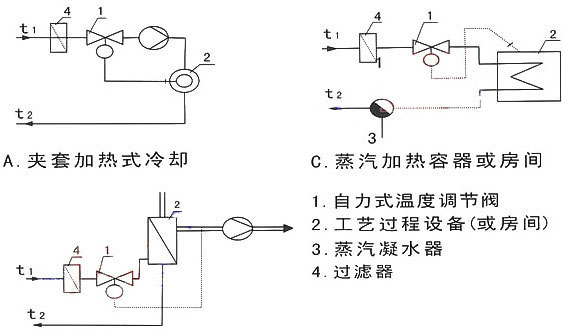

四、自ZZW型自力式温度调节阀各种场合应用实例

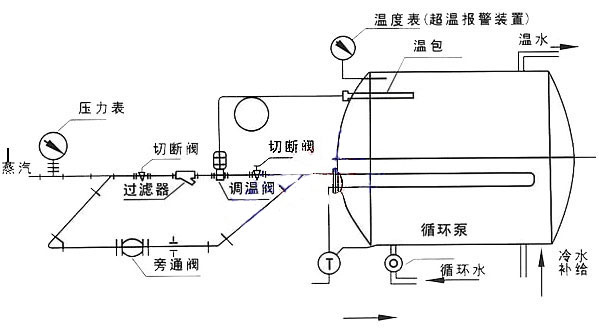

五、ZZW型自力式温度调节阀现场安装图

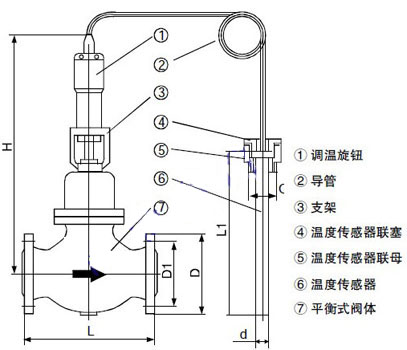

DN (mm)
D (mm)
D1 (mm)
螺栓孔 (n-Φ)
L (mm)
d (mm)
L1 (mm)
H(mm)
G (in)
导管长 (m)
32
135
100
4-Φ18
180
25
430
380
11/4″
3
40
145
110
4-Φ18
200
25
430
410
11/4″
3
50
160
125
4-Φ18
230
25
430
450
11/4″
3
65
180
145
4-Φ18
290
25
430
490
11/4″
3
80
195
160
8-Φ18
310
25
430
530
11/4″
3
100
215
180
8-Φ18
350
25
430
560
11/4″
3
125
245
210
8-Φ18
395
25
550
600
11/4″
4
150
280
240
8-Φ23
470
25
550
640
11/4″
4
200
335
295
12-Φ23
600
25
550
690
11/4″
4
250
400
355
12-Φ23
630
25
550
720
11/4″
4

注：
1、D、D1、n-Φ为PN1.6MPa法兰接口尺寸；
2、如用户需要PN2.5MPa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；
3、阀体材质：普通铸铁、球墨铸铁、铸钢。

七、自力式温度调节阀 许用介质与温度的关系

阀体材质
公称
压力
（MPa）
介质温度℃
≤150
≤200
≤250
≤300
≤350
≤400
≤425
≤450
最大工作压力（MPa）
HT200
1.0
1.0







1.6
1.6
1.5






ZG230-450
1.6
1.57
1.52
1.44
1.28
1.12
0.88
0.72

ZG1Cr18Ni9Ti
1.6
1.6
1.6
1.4
1.25
1.1
1.0
0.9
0.75
ZG0Cr18Ni12Mo2Ti
4.0
4.0
4.0
3.6
3.2
2.8
2.5
2.2
1.9
6.4
6.4
6.4
5.6
5.0
4.5
4.0
3.6
3.0
