  产品名称： ‖自力式压力调节阀‖
  产品型号： ZZY


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖自力式温度调节阀‖
 ‖自力式温度调节阀‖
 自力式差/微压调节阀
 ‖自力式压力调节阀‖

一、概述
ZZY型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。
阀前调节压力（K）型、阀后调节压力（B）型

二、ZZY型自力式压力调节阀 主要零件材料

材料代号
C（WCB）
P（304）
R（316）
 主要
零件
阀体
WCB（ZG230-450）
ZG1Cr18Ni9Ti（304）
ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座
1Cr18Ni9Ti（304）
1Cr18Ni9Ti（304）
1Cr18Ni12Mo2Ti（316）
阀杆
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
膜片
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖
A3、A4钢涂四氟乙烯
填料
聚四氟乙烯、柔性石墨
弹簧
60Si2Mn
导向套
HPb59-1



三、ZZY型自力式压力调节阀 主要技术参数

公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv











额定行程（mm）
8
10
14
20
25
40
50
允许压差（MPa）
2.5
2.0
1.6
1.0
公称压力（MPa）
1.6　4.0　6.4
流量特性
快开
压力调节范围（KPa）
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）
±5
工作温度℃
液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质
执水、气体、蒸汽、低粘度介质
允许泄漏量
硬密封（L/h）
单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
软密封（ml/min）
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
减压比
最大
10
最小
1.25

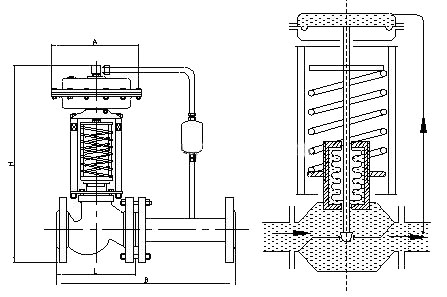

四、ZZY型自力式压力调节阀 外形连接尺寸



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
L
PN16、40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
B
383
512
603
862
1023
1380
1800
H
压力
调节
范围
MPa
15～140
475
520
540
710
780
840
880
915
130～300
455
500
520
690
760
800
870
880
280～500
450
490
510
680
750
790
860
870
480～1000
445
480
670
740
780
850
860
600～1500
445
570
600
820
890
950
1000
1000～2500
445
570
600
820
890
950
1000
A
压力
调节
范围
MPa
15～140
φ280
φ308
130～300
φ230
280～1000
φ176
φ194
φ280
600～2500
φ85
φ96
导压管接口螺纹
M16×15

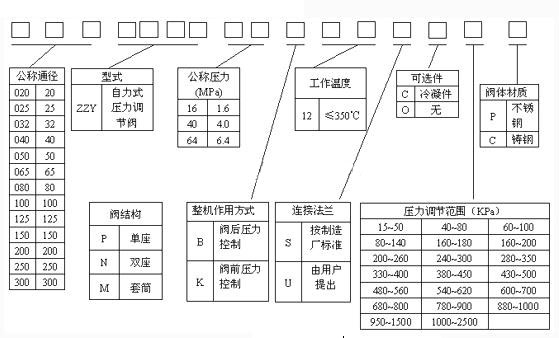

五、ZZY型自力式压力调节阀型号



订货须知：
⒈自力式调节阀valve产品型号与名称
⒉自力式调节阀valve公称通径DN
⒊自力式调节阀valve连接形式
⒋自力式调节阀valve公称压力和压差
⒌自力式调节阀valve额定流量系数KV
⒍自力式调节阀valve流量特性
⒎自力式调节阀valve适用温度
⒏自力式调节阀valve阀体和阀内组件材料
⒐自力式调节阀valve电源电压和控制信号
⒑自力式调节阀valve是否带附件以便为您正确选型。
