一、产品[直行程电子式电动角型调节阀]的详细资料：
产品型号：ZDSJ型
产品名称：电子式电动角型调节阀
产品特点：ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。电子式电动角型调节阀，电动角型调节阀，电子式调节阀。
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀芯形式：上导向单座柱塞式阀芯

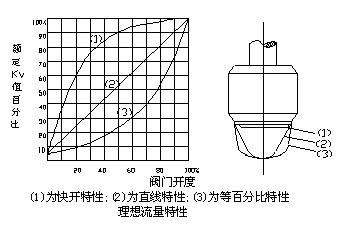

流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|
允许压差ΔMPa |
6.1 |
3.8 |
2.3 |
1.4 |
1.0 |
2.3 |
1.6 |
1.0 |
0.8 |
0.6 |
0.4 |
|
|
|
基本误差% |
±2.5 |
|
回差% |
2.5 |
|
死区% |
1.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
2.5 |
|
允许泄漏量Q |
Kv值的0.1% |
|
可调范围 |
30:1 |
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA-08 |
381LSA-30 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
公称压力
介质温度阀
体材料 |
1.6MPa |
常温-20℃～+200℃ 铸铁HT200 |
|
4.0MPa |
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
阀体材料 |
公称
压力
MPa |
介质工作温度℃ |
|
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作压力MPa |
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0
6.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
铸不锈钢ZG1Cr18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |
|

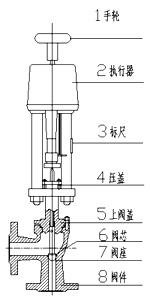

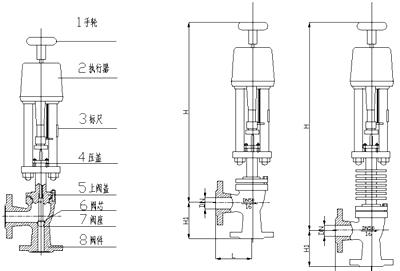

公称通径DN（mm） |
L（mm） |
H1mm |
H（mm） |
Rmm |
重量（kg） |
|
PN（MPa） |
常温 |
中温 |
PN1.6 MPa |
|
1.6 |
|
20 |
100 |
100 |
740 |
870 |
176 |
15.5 |
|
25 |
115 |
115 |
740 |
870 |
176 |
25 |
|
32 |
130 |
130 |
785 |
915 |
176 |
27.5 |
|
40 |
130 |
130 |
770 |
900 |
176 |
28.5 |
|
50 |
150 |
150 |
785 |
920 |
176 |
32.5 |
|
65 |
170 |
170 |
915 |
1080 |
225 |
59 |
|
80 |
190 |
190 |
975 |
1140 |
225 |
59 |
|
100 |
215 |
215 |
1035 |
1200 |
225 |
87 |
|
125 |
250 |
250 |
1145 |
1285 |
225 |
133 |
|
150 |
275 |
275 |
1200 |
1340 |
225 |
171 |
|
200 |
325 |
325 |
1255 |
1400 |
225 |
269 |
|
Z |
D |
S |
JP |
16 |
C |
G |
|
自控阀门 |
执行机构类型 |
位移特征： |
阀门结构形式： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直行程 |
J：表示角形阀 |
16：表示1.6MPa |
C：表示碳钢 |
G：表示中温型常温省略 |
|
|
R：表示3810系列 |
|
P：表示单座 |
40：表示4.0MPa |
P：表示不锈钢铸铁省略 |
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MPa |
|
|
|
C：表示ZAZ系列 |
|
|
|
|
调节阀系列-类别表
|
