一、产品[电子式电动单/双座调节阀]的详细资料：
产品型号：ZRSP（N）型
产品名称：电子式电动单（双）座调节阀
产品特点：ZRSP（N）型电子式电动单/双座调节阀是由3810L系列电子式电动执行机构和单、双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
二、电子式电动单/双座调节阀 主要技术参数和性能：
|
公称通径DN
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
座直径dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
单座
|
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|
允许压差△MPa
|
≤公称压力
|
|
基本误差%
|
±2.5
|
|
回差%
|
2.5
|
|
死区%
|
1.0
|
|
始终点偏差%
|
±2.5
|
|
额定行程偏差%
|
2.5
|
|
允许泄漏量Q
|
Kv值的0.01% 按GB4213－84标准
|
|
可调范围 |
50:1 |
|
配电动执行器型号 |
PSL
|
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L
|
381LSA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC—160 |
|
公称压力介质温度阀体材料 |
1.6MPa
|
常温－20℃~+200℃ 铸铁HT200
|
|
4.0MPa |
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
6.4MPa |
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

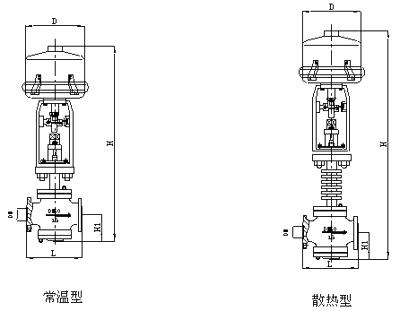

三、ZRSP（N）型电子式电动单/双座调节阀 尺寸：
|
公称通径（DN） |
L |
D |
单座式 |
双座式 |
|
PN（MPa） |
H1 |
H |
H1 |
H |
|
1.6 |
4.0
|
6.4
|
常温 |
中温 |
常温 |
中温 |
|
G3/4
|
|
75
|
75
|
225
|
32
|
495
|
574
|
|
|
|
|
20
|
180
|
185
|
190
|
225
|
95
|
577
|
747
|
|
|
|
|
25
|
185
|
190
|
205
|
225
|
112
|
672
|
822
|
117
|
682
|
832
|
|
32
|
200
|
210
|
220
|
225
|
118
|
682
|
832
|
120
|
687
|
837
|
|
40
|
220
|
230
|
240
|
255
|
129
|
830
|
972
|
139
|
850
|
990
|
|
50
|
250
|
255
|
265
|
255
|
144
|
860
|
1000
|
144
|
860
|
1000
|
|
65
|
275
|
285
|
295
|
255
|
178
|
964
|
1124
|
188
|
989
|
1144
|
|
80
|
305
|
310
|
325
|
255
|
191
|
989
|
1149
|
208
|
1019
|
1184
|
|
100
|
350
|
355
|
370
|
255
|
195
|
1099
|
1159
|
220
|
1044
|
1204
|
|
125
|
410
|
425
|
440
|
255
|
245
|
1287
|
1459
|
270
|
1332
|
1547
|
|
150
|
450
|
460
|
475
|
310
|
255
|
1302
|
1517
|
280
|
1352
|
1565
|
|
200
|
550
|
560
|
570
|
310
|
290 |
1382 |
1557 |
320
|
1437
|
1652
|
|
250
|
670
|
740
|
750
|
310
|
|
|
|
440
|
1729
|
2004
|
|
300 |
770 |
805 |
|
310 |
|
|
|
502 |
1764 |
2039 |
四、电子式电动单/双座调节阀 型号编制说明：
|
Z |
D |
S |
P |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构： |
公称压力： |
阀体材质： |
温度类型： |
|
D：表示PS系列
|
S：表示直行程 |
P：表示单座
|
16：表示1.6MP
|
C：表示碳钢
|
G：表示中温型 常温省略 |
|
|
R：表示810系列
|
|
N：表示双座 |
40： 表示4.0MP
|
P：表示不锈钢铸铁省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP |
