一、产品概述: ZD(R)SM电子式电动套筒调节阀,由3810L型(或PSL系列)直行程电子式电动执行机构和套筒调节阀体组成。电子式电动执行器内含饲服功能,接受统一的4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动的控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 型号:ZDSM 1.驱动电压:AC220V、DC24V其他电压可已定制 2.控制信号:4-20mADC或1-5VDC 3.公称通径:DN25≤DN300 4.公称压力:1.6MPa≤6.4MPa 5.使用温度:-40℃-+450℃ 6.额定流量系数Kv:10~1300 7.可调范围:50:1 8.阀体材质:铸铁、铸钢、不锈钢 电子式电动套筒调节阀 主要特点如下: 1、采用平衡型阀芯,不平衡力大,允许压差大,操作稳定。 2、阀芯导向面大,可改善由涡流和冲击引起的振荡。 3、比普通的单、双座调节阀噪声降低10dB左右。 4、结构简单,装拆维修方便。 二、电子式电动套筒调节阀 阀体: 形 式:直通套筒铸造阀 公称通径:25-300mm 公称压力:PM1.6 4.0 6.4MPa 连接形式:法兰式按JB78-59 JB79-59 材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 三、电子式电动套筒调节阀 上阀盖: 常温型:-20℃-+200℃ 散热型:-40℃-+450℃ 压盖形式:螺栓压紧式 填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

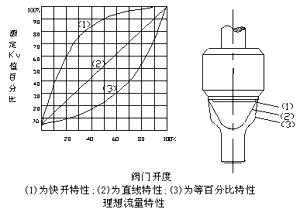

四、电子式电动套筒调节阀 阀内组织: 阀芯形式:上导向单座套筒或双座套筒柱塞型阀芯 流量特性:等百分比特性,线性特性和快开特性 材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、电子式电动套筒调节阀 执行机构: 类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。防爆型选用3810系列 技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。 阀体材料 | 公称压力MPa | 介质工作温度℃ | < | < | < | < | < | < | < | < | < | < | < | < | < | < | 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | 最大工作压力MPa | 铸铁HT200 | 1.6 | 1.6 | 1.5 | | | | | | | | | | | | | 铸钢ZG25 | 4.06.4 | | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | | | | | | | 不锈钢ZG1r18Ni9Ti | 4.06.4 | | | | | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 |
六、电子式电动套筒调节阀 规格参数表: 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数Kv | 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | 行程mm | 16 | 25 | 40 | 60 | 100 | 允许压差△MPa | ≤公称压力`MPa | 基本误差% | ±2.5 | 回差% | 2.5 | 死区% | 1.0 | 始终点偏差% | ±2.5 | 额定行程偏差% | 2.5 | 允许泄漏量Q | Kv值的0.05% | 可调范围 | 50:1 | 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | 3810L | SA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | 公称压力介质温度阀体材料 | 1.6MPa | 常温-20℃~+200℃ 铸铁HT200 | 4.0MPa | 常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温- 40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 6.4MPa | 常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
七、电子式电动套筒调节阀 安装尺寸: 公称通径DN(mm) | L(mm) | H1(mm) | H(mm) | Rmm | PN(MPa) | 常温 | 中温 | 1.6 | 6.4 | 25 | 185 | 200 | 110 | 704 | 855 | 176 | 40 | 220 | 235 | 125 | 747 | 898 | 176 | 50 | 250 | 265 | 131 | 755 | 906 | 176 | 65 | 275 | 295 | 171 | 835 | 986 | 176 | 80 | 300 | 320 | 189 | 882 | 1033 | 176 | 100 | 350 | 400 | 208 | 920 | 1071 | 176 | 150 | 450 | 550 | 275 | 1117 | 1332 | 225 | 200 | 550 | 670 | 320 | 1310 | 1516 | 225 | 250 | 640 | 810 | 390 | 1420 | 1626 | 225 | 300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
八、电子式电动套筒调节阀 型号编制说明: Z | D | S | P | 40 | P | G | 自控阀门 | 执行机构类型: | 位移特征: | 阀门结构: | 公称压力: | 阀体材质: | 温度类型: |
| D:表示PS系列 | S:表示直行程 | P:表示单座 | 16:表示1.6MP | C:表示碳钢 | G:表示中温型 常温省略 | | R:表示3810系列 | | N:表示双座 | 40:表示4.0MP | P:表示不锈钢铸铁省略 | | | H:表示DKZ系列 | | | 64:表示6.4MP | | | | C:表示ZAZ系列 |
|
|
|
|
|
