   首页 - 产品展厅 - 产品介绍
  产品名称: ‖液动池底排泥阀‖
  产品型号: H742X


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖液动池底排泥阀‖
 ‖隔膜式池底排泥阀‖



一、液动池底排泥阀【用途】
      活塞式液动池底排泥阀用于自来水公司或其他公司的各类水池,排除池内泥沙。

二、液动池底排泥阀【工作原理及性能】
      活塞式液动池底排泥阀有阀体,液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须配用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点,寿命可达五年以上,保用期十八个月。
注:驱动液可选用气或清水。

液动池底排泥阀【技术参数】
1.工作压力:1.0Mpa
2.介质:水
3. 液压缸工作压力:0.3-1.0
4. 液压缸工作液:气、水

四、液动池底排泥阀【主要部件材料】
阀体:HT200
液压缸:HT200、304不锈钢
缸盖:HT200
阀板:HT200
阀杆:不锈钢
密封皮碗,耐磨丁晴橡胶

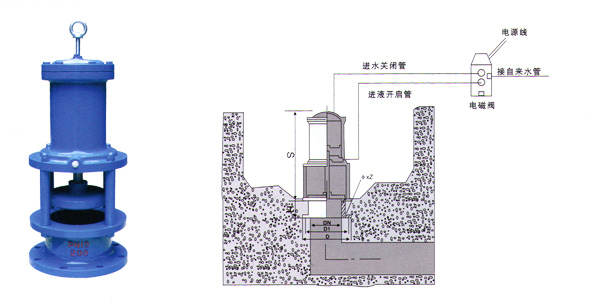

五、液动池底排泥阀【外形尺寸表】

公称通径DN


                尺寸(mm)
进液接管G
阀杆材料
  D
   D1
∮×Z
   S
   H
 150
 280
 240
 23×8
 490
  130
   1/2
不锈钢
 200
 335
 295
 23×8
 530
 140
   1/2
不锈钢
 250
 390
 350
23×12
 570
 150
   1/2
不锈钢
 300
 440
 400
23×12
 610
 160
   1/2
不锈钢
 350
 510
 460
25×16
 650
 170
   1/2
不锈钢
 400
 565
  515
25×16
 710
 180

不锈钢
