一、【用途】

隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。

二、隔膜式池底排泥阀【工作原理及性能】

隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。该阀密封性强、开关性能好，检修方便，使用寿命可达五年以上，保用期为十八个月。

三、隔膜式池底排泥阀【技术参数】

1. 工作压力：1.0Mpa

2. 介质：水

3. 使用温度：常温

4. 隔膜室工作压力：0.3-1.0

5. 隔膜室工作液：气、清水

四、隔膜式池底排泥阀【主要部件材料】

阀体：HT200

隔膜上腔：HT200

隔膜下腔：HT200

阀板：HT200

阀杆：不锈钢

拼帽：A3钢

隔膜片，耐磨丁晴橡胶和尼龙

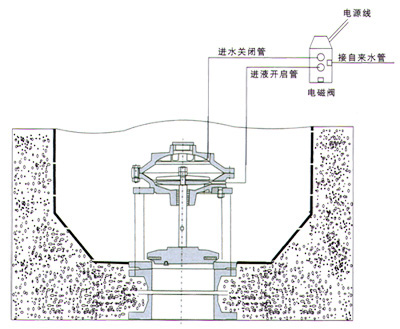

五、隔膜式池底排泥阀【安装示意图】

六、隔膜式池底排泥阀【外型连接尺寸】

法兰连接尺寸按JB78	DN	100	150	200	250	300	350	400
法兰连接尺寸按JB78	H	260	375	250	525	585	600	680
