产品名称： |
‖Y型自紧式锻钢截止阀‖ |
| |
产品型号： |
J65Y/H |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品说明：
(上海儒柯阀门有限公司)锻钢Y型自密封截止阀是一种直流式阀体结构的锻钢截止阀，采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。其结构先进、密封可靠、使用方便、使用寿命长等特点，主要用于压力：900LB～2500LB、温度：-29℃～550℃的管路系统中截止控制介质使用。
锻钢Y型自密封截止阀[J65Y/H] 900Lb～2500lb
|
|
|
一、锻钢Y型自密封截止阀的标准材质细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀盖 |
A105 |
A276 304 |
A182F304(L) |
A182F316(L) |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 7 |
填料 |
柔性石墨 |
PTFE |
| 8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 9 |
填料压板 |
A216WCB |
A351CF8 |
| 10 |
手轮 |
A197 |
| 11 |
铭牌 |
SS |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
阀杆螺母 |
A276410 |
| 14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 16 |
销钉 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

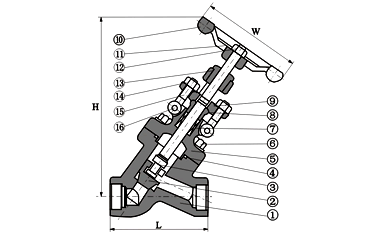

二、锻钢Y型自密封截止阀的尺寸(MM)和重量(KG)
| NPS |
1/2＂ |
3/4＂ |
1＂ |
11/4＂ |
11/2＂ |
2＂ |
| L |
98 |
111 |
120 |
140 |
140 |
170 |
| H（开） |
175 |
215 |
254 |
305 |
305 |
365 |
| W |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
5 |
6.3 |
7.6 |
9.8 |
13.8 |
14.0 | |
