产品名称： |
‖自紧式锻钢截止阀‖ |
| |
产品型号： |
NJ11Y, NJ61Y |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品说明：
(上海儒柯阀门有限公司)自紧式锻钢截止阀是采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。其结构先进、密封可靠、使用方便、使用寿命长等特点，主要用于压力：900LB～2500LB、温度：-29℃～550℃的管路系统中截止控制介质使用。
|

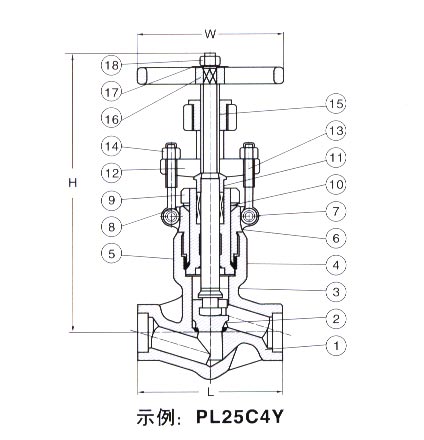

序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type A182 F22 |
Type A182 F304 |
Type A182 F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封环 |
08F |
A182 F304 |
A182 F304(L) |
F316L |
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圆柱销 |
A276 420 |
A182 F304 |
|
8 |
垫圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
316夹 柔性石墨 |
316夹PTFE |
|
11 |
填料压套 |
A276 420 |
A182 F304 |
|
12 |
填料压板 |
A105 |
A182 F304 |
|
13 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276 420 |
|
16 |
手轮 |
A197 |
|
17 |
铭牌 |
SS |
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(开) |
333 |
333 |
333 |
408 |
408 |
524 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
