	产品名称：	锻不锈钢闸阀
	产品型号：	Z61W,Z11W,Z41W


	咨询电话：021-51602056 13916671098 郑经理

相关产品

产品说明：

(上海儒柯阀门有限公司)锻不锈钢闸阀是一种整体部不锈钢材质经过在炽热状态下煅打过的零件组全而成，其机械性能比同种未经锻打的闸阀。所以一些重要的管路配件及机器部件都应当采用锻钢闸阀。主要适用于火力电站各系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。锻不锈钢闸与其他阀门产品相比的特点是在高温高压管路使用。由于性能工艺特性、工况。使产品也形成了别产品所替换不了的特点。

型号：Z61W,Z11W,Z41W
驱动方式：手轮
阀体结构：螺栓连接阀盖或焊接连接阀盖
连接方式：螺纹、焊接
压力等级：150LB～2500LB
密封材质：合金钢+硬质合金
使用温度：-29℃～550℃
制造口径：DN15～50(mm)
阀体材质：A105、LF2、F11、F22、304(L)、F316(L)等
适用介质：水、蒸汽、油品等

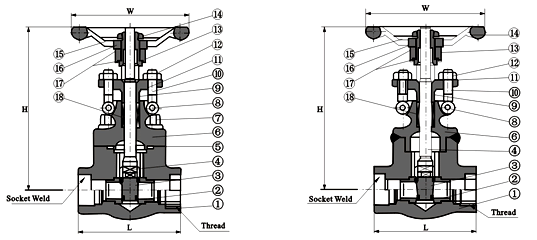

锻不锈钢闸阀【Z61W、Z11W、Z41W】

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430/F410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A182 F304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79	79	92	111	120	120	140	178
H（开）		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
