产品说明： (上海儒柯阀门有限公司)压力自密封锻钢闸阀是一种采用压力自紧式阀盖锻钢阀门，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封。其主要优点是阀内压力越大，其密封性能越好。您可以根据实际情况合理选用阀门。 采用锻造工艺而加工出来的各锻材和锻件。锻钢件的质量比铸钢件高，能承受大的冲击力作用，塑性、韧性和其他方面的力学性能也都比铸钢件高，所以一些重要的机器部件都应当采用锻钢件。 主要适用于火力电站各系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。锻钢阀门与其他阀门产品相比的特点是高温高压使用，合理的自密封设计，压力越高，密封越严紧。由于性能工艺特性、工况使产品也形成了其他所不可替换的特点。 型号：NZ61H
驱动方式：手轮
阀体结构：螺栓连接阀盖自紧式密封
连接方式：螺纹、焊接
压力等级：900LB～2500LB
密封材质：合金钢+硬质合金
使用温度：-29℃～550℃
制造口径：DN15～50(mm)
阀体材质：A105、LF2、F11、F22、304(L)、F316(L)等
适用介质：水、蒸汽、油品等
900Lb-2500Lb

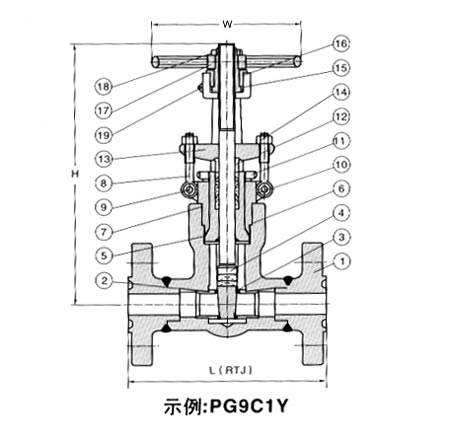

标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 密封环 | A276 410 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) | 6 | 密封环 | A276 304L | A276 316(L) | 7 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8(M) |
| 9 | 圆柱销 | A276 F420 | A182 F304 | 10 | 填料 | 柔性石墨 | PTFE | 11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 12 | 轴承压盖 | A276 F410 | A182 F304 | 13 | 手轮 | A105 | A182 F304 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 阀杆螺母 | A276-420 | 16 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M | 17 | 手轮 | A197 | 18 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 19 | 黄铜油杯 | Brass | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | H（开） | 900～1500Lb | 216 | 250 | 270 | 320 | 350 | 445 | 2500Lb | 321 | 321 | 321 | 373 | 406 | 495 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900～1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 | 2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 |
|
