产品说明：

     (上海儒柯阀门有限公司)气动法兰软密封蝶阀是一种工业、民用等领域管路系统实现远程摇控或智能自动化控制使用的阀门，主要由法兰式软密封蝶阀与(单/双)作用气动执行机构等零部件组成，具有结构紧凑，体积小，运行可稳定，密封性好，维修容易，安装方便，适应性广等优点。大量地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上作调节流量和截流介质的作用。本阀可根据客户实际工况配用附件如“切断型附件、调节型附件、气源处理、手动机构”等！

一、气动法兰软密封蝶阀产品特点

气动法兰软密封蝶阀【D641X/F/J】由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计实用、合理结构，重量轻，启闭快。
2、操力矩小，操作方便，省力灵巧。
3、可以任选位置安装，维修方便。
4、密封件可以更换，密封性能稳定可双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、气动法兰软密封蝶阀 采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、气动法兰软密封蝶阀 执行机构

采用AT或GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全稳定；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及其他附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。可与阀门的同步精度。

四、气动法兰软密封蝶阀 附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

五、气动法兰软密封蝶阀 主要技术参数

六、气动法兰软密封蝶阀 主要零件的材质

七、气动法兰软密封蝶阀 密封材料选用和适用温度

外形尺寸

主要外形连接尺寸单位：mm

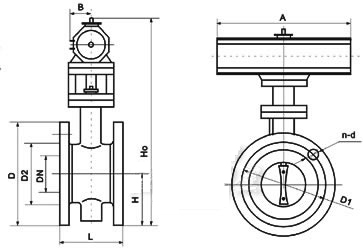

八、气动法兰软密封蝶阀 外形尺寸
