	产品名称：	‖气动对夹式三偏心蝶阀‖
	产品型号：	D673H


	咨询电话：021-51602056 13916671098 郑经理

相关产品

产品说明：

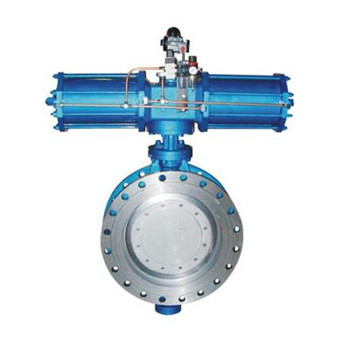

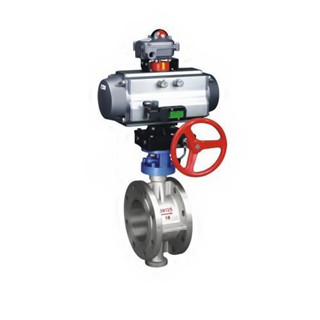

(上海儒柯阀门有限公司)气动对夹式三偏心蝶阀采用三维编心原理设计高性能蝶阀与(单/双)作用气动执行机构组成，本阀的组装结构从基本解决了传统偏心蝶阀在自动化控制启闭0°～10°过程瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

■ 气动对夹式三偏心蝶阀工作原理及用途：

对夹式气动多层次硬密封蝶阀由气能通过执行机构转化为机械动能通过电磁阀控制执行机构的运转带动蝶阀内的蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀则全开状态、旋转到0°时蝶阀则全闭状态。主要适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。本阀可根据客户实际工况配用附件如“快速切断型附件、调节型附件、智能控制附、手动机构”等！

■ 气动对夹式三偏心蝶阀 特点：

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

■ 气动对夹式三偏心蝶阀 采用标准：

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

■ 气动对夹式三偏心蝶阀 执行机构：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

■ 气动对夹式三偏心蝶阀 附件的选项：

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

■ 气动对夹式三偏心蝶阀 主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm³/s（符合GB/T13927-92标准）
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

■ 气动对夹式三偏心蝶阀 主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

■ 气动对夹式三偏心蝶阀 三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

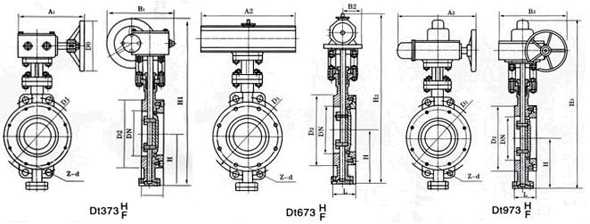

■ 气动对夹式三偏心蝶阀 外形尺寸

Dd	3	73H-	6	C.P.R.V系列气动对夹式三偏心蝶阀
	6
	9		10

公称通径		长度标准值	外形尺寸（参考值)										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	76	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	29
200	8	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	870	2450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	1000	2730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

73H-

C.P.R.V系列气动对夹式三偏心蝶阀

公称通径		长度标准值	外形尺寸（参考值）										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	76	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	595	1810	750	550	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	650	1900	900	750	2015	1250	, 380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	870	2450	1000	925				2886			1590	36-48	1640	36-62	1900
1600	64	318	1000	2730	1000	925				3156			1820	40-56	1860	40-62	2900
1800	72	356	1110	3020	1100	980				3421			2020	44-56	2070	44-70	4000
2000	80	406	1250	3270	1100	980				3685			2230	48-62	2300	48-70	5300

73H-

40C.P.R.V系列气动对夹式三偏心蝶阀

公称通径		结构长度（标准值）	外形尺寸（参考值）										连接尺寸(标准值)
公称通径		结构长度（标准值）	H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200		250,		530	250	255	125	4-18
65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	,, , , 8-18
80	3	64	120	380	270	280	625	250	170	565	250	255	160	8-18
100	4	64	138	420	270	280	645	250	170	600	250	255	190	8-22
125	5	70	164	460	380	420	675	250	170	640	250	255	220	8-26
150	6	76	175	555	380	420	715	450	220	705	300	315	250	8-26
200	8	89	208	780	400	425	800	450	220	775	300	315	320	12-30
250	10	114	243	840	400	425	850	450	220	945	300	315	385	12-33
300	12	114	285	995	450	560	925	450	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1035	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1070	650	280	1210	300	315	585	16-39
450	18	152	350	1280	535	580	1190	650	280	1335	575	714	610	20-39
500	20	152	380	1365	535	580				1415	575	714	670	20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dd-代表多层次密封结构
