   首页 - 产品展厅 - 产品介绍
  产品名称: ‖气动对夹式硬密封蝶阀‖
  产品型号: D673H


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖气动对夹式软密封蝶阀‖
 ‖气动法兰软密封蝶阀‖
 ‖气动法兰硬密封蝶阀‖
 ‖气动对夹式三偏心蝶阀‖

一、【产品说明

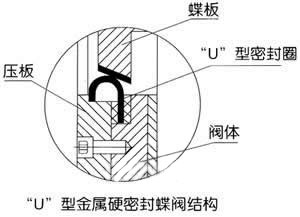

     (上海儒柯阀门有限公司)气动对夹式密封蝶阀主要采用高性能现代化三偏心机械“U”型金属弹性密封结构的蝶阀与智能综全性能优越的(单/双)作用气动执行机构组成,解决了传统偏心蝶阀在自动化控制启闭0°~10°过程瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

二、气动对夹式密封蝶阀特点


1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性


三、气动对夹式密封蝶阀采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999

四、气动对夹式密封蝶阀【执行机构】

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动对夹式密封蝶阀【附件的选项】


根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构


六、气动对夹式密封蝶阀主要技术参数
公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用介质
水、蒸气、油品、酸类腐蚀性等。
适用温度
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

七、气动对夹式密封蝶阀【主要零件的材质】
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨

八、气动对夹式密封蝶阀三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形


当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

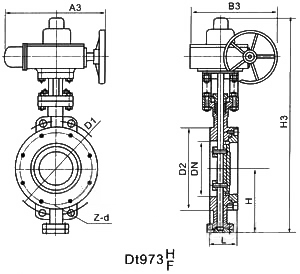

九、气动对夹式密封蝶阀外形尺寸
Dt
3
6
9
73H-
6
10
公称通径
结构长度
标准值
外形尺寸(参考值)
连接尺寸(标准值)
重量
(kg)
H
Dt373H
Dt673H
Dt973H
PN0.6MPa
PN1.0MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
110
4-14
125
4-18
11
65
21/2
46
115
370
180
200
625
245
72
530
250
255
130
4-14
145
4-18
12
80
3
49
120
380
180
200
645
245
72
565
250
255
150
4-18
160
8-18
14
100
4
56
138
420
180
200
675
355
92
600
250
255
170
4-18
180
8-18
16
125
5
64
164
460
180
200
715
355
92
640
250
255
200
8-18
210
8-18
26
150
6
70
175
555
270
280
800
355
92
705
300
315
225
8-18
240
8-22
28
200
8
71
208
605
270
280
850
250
170
775
300
315
280
8-18
295
8-22
44
250
10
76
243
680
270
280
925
250
170
945
300
315
335
12-18
350
12-22
68
300
12
83
283
800
380
420
1035
450
220
1070
300
315
395
12-22
400
12-22
85
350
14
92
310
835
380
420
1070
450
220
1140
300
315
445
12-22
460
16-22
121
400
16
102
340
915
450
470
1190
450
220
1210
300
315
495
16-22
515
16-22
140
450
18
114
380
960
480
490
1250
650
280
1335
575
714
550
16-22
565
20-26
190
500
20
127
410
1020
480
490
1290
650
280
1415
575
714
600
20-22
620
20-26
260
600
24
154
470
1225
480
490
1455
850
380
1605
656
810
705
20-26
725
20-30
380
700
28
165
550
1355
640
660
1585
850
380
1844
656
810
810
24-26
840
24-30
450
800
32
190
640
1470
640
660
1700
1250
380
2040
656
810
920
24-30
950
24-33
650
900
36
203
710
1545
750
860
1965
1250
380
2255
785
863
1020
24-30
1050
28-33
830
1000
40
216
770
1795
850
900
2015
1250
380
2380
785
863
1120
28-30
1160
28-36
1050
1200
48
254
890
1965
850
900
2250
1250
380
2640
785
863
1340
32-33
1380
32-39
1400
Dt
3
6
9
73H-
16
25
C.P.R.V系列气动对夹式密封蝶阀
公称通径
结构长度
标准值
外形尺寸(参考值)
连接尺寸(标准值)
重量
(kg)
H
Dt373H
Dt673H
Dt973H
PN1.6MPa
PN2.5MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
125
4-14
125
4-18
11
65
21/2
46
115
370
180
200
625
245
72
530
250
255
145
4-14
145
8-18
12
80
3
49
120
380
180
200
645
245
72
565
250
255
160
8-18
160
8-18
15
100
4
56
138
420
180
200
675
355
92
600
250
255
180
8-18
190
8-22
17
125
5
64
164
460
180
200
715
355
92
640
250
255
210
8-18
220
8-26
27
150
6
70
175
555
270
280
800
355
92
705
300
315
240
8-22
250
8-26
29
200
8
71
208
605
270
280
850
250
170
775
300
315
295
12-22
310
12-26
45
250
10
76
243
680
270
280
925
250
170
945
300
315
355
12-26
370
12-30
69
300
12
83
283
825
380
420
1035
450
220
1070
300
315
410
12-26
430
16-30
86
350
14
92
310
900
380
420
1070
450
220
1140
300
315
470
16-26
490
16-33
122
400
16
102
340
980
450
470
1190
450
220
1210
300
315
525
16-30
550
16-36
141
450
18
114
380
1030
480
490
1250
650
280
1335
575
714
585
20-30
600
20-36
191
500
20
127
410
1105
480
490
1290
650
280
1415
575
714
650
20-33
660
20-36
260
600
24
154
470
1310
480
490
1455
850
380
1605
656
810
770
20-36
770
20-39
380
700
28
165
550
1435
640
660
1585
850
380
1844
656
810
840
24-36
875
24-42
450
800
32
190
640
1605
640
660
1700
1250
380
2040
656
810
950
24-39
990
24-48
650
900
36
203
710
1745
750
860
1865
1250
380
2255
785
863
1050
28-39
1090
28-48
830
1000
40
216
770
1885
850
900
2015
1250
380
2380
785
863
1170
28-42
1210
28-56
1050
1200
48
254
890
2105
850
900
2250
1250
380
2640
785
863
1390
32-48
1420
32-56
1400
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。 注:Dt-代表弹性密封结构

Dt
3
6
9
73H-
40C.P.R.V系列气动对夹式密封蝶阀

公称通径
结构长度
标准值
外形尺寸(参考值)
连接尺寸
标准值
H
Dt373H
Dt673H
Dt973H
PN40MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
50
2
43
112
350
180
200
625
250
170
530
250
255
125
4-14
65
21/2
46
115
370
270
280
625
250
170
530
250
255
145
8-18
80
3
49
120
380
270
280
645
250
170
565
250
255
160
8-18
100
4
56
138
420
270
280
675
250
170
600
250
255
190
8-22
125
5
64
164
460
380
420
715
450
220
640
250
255
220
8-26
150
6
70
175
555
380
420
800
450
220
705
300
315
250
8-26
200
8
71
208
605
450
470
850
450
220
775
300
315
320
12-30
250
10
76
243
680
450
470
925
450
280
945
300
315
385
12-33
300
12
83
283
825
450
470
1035
650
280
1070
300
315
450
16-33
350
14
92
310
900
480
490
1070
650
280
1140
300
315
510
16-36
400
16
102
340
980
480
490
1190
650
280
1210
300
315
585
16-39
450
18
114
380
1030
640
660



1335
575
714
610
20-39
500
20
127
410
1105
640
660


1415
575
714
670
20-42

注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
