一、产品说明
(上海 儒柯阀门有限公司) 不锈钢法兰球阀主要由阀体、阀盖、密封阀座、球体和阀杆等组成。带孔的球体是球阀的问芯,球体受阀杆的转动来控制启闭,旋转90°即是全程的开关。采用正宗不锈钢与耐磨耐腐性密封材质结合有效增加使用寿命等特点,通过多年的实地使用证明杰一生产的球阀其综合性能有着明显优越性。 不锈钢法兰球阀的密封原理是由球芯与阀座的紧贴设计每次开关球阀可有效杜绝内漏, 从而保证整体的密封可靠性。主要用于截断、接通、调节与自动控制管路中的介质。杰一所生产的球阀材质保证,可用光普仪检测。
不锈钢法兰球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
三、不锈钢法兰球阀【产品特征】 产品名称:不锈钢法兰球阀【Q41F】
适用介质:水、气、油品、天然气和酸碱腐蚀性介质 适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等 公称通径:DN15~250mm 1/2"~10"

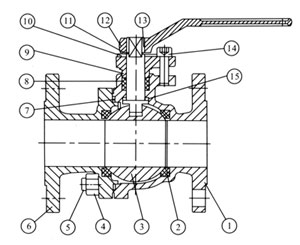

四、不锈钢法兰球阀【主要零件及材质】
序号 No. |
零件名称 |
材质 |
GB |
ASTM |
1 |
阀体 |
WCB |
A216-WCB |
2 |
密封圈 |
PTFE |
PTFE |
3 |
球体 |
1Cr18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
右体 |
WCB |
A216-WCB |
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料压盖 |
WCB |
A216-WCB |
10 |
定位片 |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
Kt33 |
A47-667 Gr.32510 |
13 |
阀杆 |
1Cr33 |
A276-410 |
14 |
螺钉 |
35 |
A193-B7 |
15 |
止推垫片 |
PTFE |
PTFE |
五、不锈钢法兰球阀【技术规范】
设计依据 |
GB系列 |
API系列 |
设计标准 |
GB/T12237 |
API6D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
API6D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
API6D |
ANSI B16.10 |
连接法兰 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5 B16.47 |
对焊端 |
GB/T12224 |
ANSI B16.25 |
试验和检验 |
GB/T9092 |
API6D |
API598 |
六、不锈钢法兰球阀【试验压力】
压力等级 |
试验压力(Mpa) |
公称压力(PN) |
磅级(class) |
壳体试验 |
密封试验 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法兰 RF
Q41F
Q41PPL
16C
16P
16R |
15 |
130 |
95 |
65 |
45 |
14 |
44 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
44 |
84 |
160 |
25 |
150 |
115 |
85 |
65 |
14 |
44 |
95 |
180 |
32 |
165 |
135 |
100 |
78 |
16 |
48 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
16 |
48 |
150 |
300 |
50 |
200 |
160 |
125 |
100 |
18 |
48 |
170 |
350 |
65 |
220 |
180 |
145 |
120 |
20 |
48 |
195 |
350 |
80 |
250 |
195 |
160 |
135 |
20 |
88 |
215 |
400 |
100 |
280 |
215 |
180 |
155 |
20 |
88 |
250 |
500 |
125 |
320 |
245 |
210 |
185 |
22 |
88 |
265 |
600 |
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
44 |
103 |
140 |
凸面法兰
RF
Q41F
Q41PPL
25
25P
25R |
20 |
140 |
105 |
75 |
55 |
16 |
44 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
16 |
44 |
123 |
180 |
32 |
165 |
135 |
100 |
78 |
18 |
48 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
18 |
48 |
156 |
300 |
50 |
200 |
160 |
125 |
100 |
20 |
88 |
172 |
350 |
65 |
220 |
180 |
145 |
120 |
22 |
88 |
197 |
350 |
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
44 |
103 |
140 |
20 |
140 |
105 |
75 |
55 |
51 |
16 |
44 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
58 |
16 |
44 |
123 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
48 |
150 |
250 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
48 |
156 |
250 |
50 |
220 |
160 |
125 |
100 |
88 |
20 |
48 |
172 |
350 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
88 |
197 |
350 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
88 |
222 |
450 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 |
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 |
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
44 |
105 |
140 |
凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
48 |
125 |
160 |
25 |
216 |
135 |
100 |
78 |
58 |
22 |
48 |
135 |
250 |
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 |
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 |
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 |
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 |
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 |
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 |
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 |
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |
|
