   首页 - 产品展厅 - 产品介绍
  产品名称： ‖铸钢法兰球阀‖
  产品型号： Q41F-100


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖固定式法兰球阀‖
 ‖不锈钢法兰球阀‖
 ‖铸钢法兰球阀‖

一、【产品说明】
     (上海儒柯阀门有限公司) 铸钢法兰球阀是我公司聚多年制造球阀的经验而设计的阀门，铸钢法兰球阀结构采用球芯体与阀体和密封形成了浮动紧贴状态称之为浮动球试球阀又称为浮动球阀。阀杆应用机械内装式结构原理，防止受压飞出。在关闭时球阀出口端密封受进口端压力时密封与球芯面贴更紧效果更好。是高要求零泄漏工况管路系统更好的选择产品。根据使用要求不同，主体材质可采用：塑料、不锈钢、碳钢、铸铁、钛合金等材质。

二、铸钢法兰球阀【产品特点】
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

三、铸钢法兰球阀【产品特征】
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-250 1/2"～10"

四、铸钢法兰球阀【主要零件及材质】

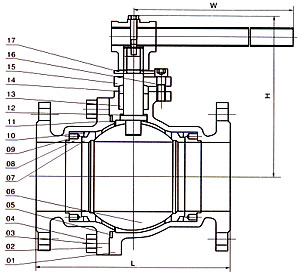

尺寸图

序号NO.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

0

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

四、铸钢法兰球阀【技术规范】

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度（焊接）

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ASNI B16.25

试验和检验

GB/T9092

AP16D

AP1598

五、铸钢法兰球阀【试验压力】

压力等级

试验压力（MPa）

公称压力（PN）

磅级（Class）

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

六、铸钢法兰球阀【连接尺寸及重量】

PN1.6MPa【主要连接尺寸及重量】

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt（㎏）

2.5

3

5

6

7

10

15

19

33

58

93

160

PN2.5MPa【主要连接尺寸及重量】

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

 - - - - - - - - - - - -

PN4.0MP【主要连接尺寸及重量】

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

 - - - - - - - - - - - -

PN6.4MPa【主要连接尺寸及重量】

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

408

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

 - - - - - - - - - - - -

PN10.0MPa【主要连接尺寸及重量】

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)
