  产品名称: 金属硬密封固定式球阀
  产品型号: Q47Y/H,Q347Y/H


  咨询电话:021-51602056 13916671098 郑经理
 相关产品

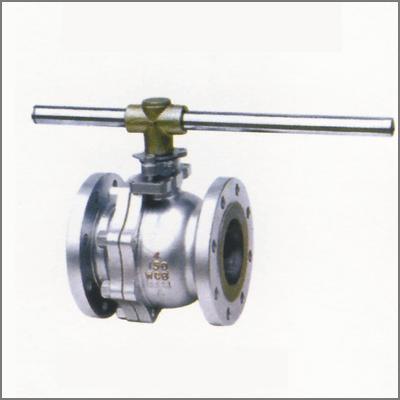

 金属硬密封固定式球阀

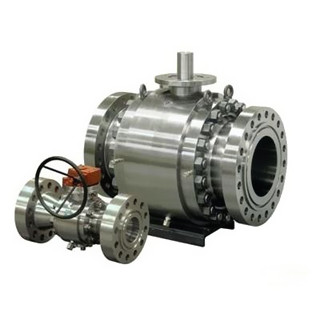

 高温金属硬密封球阀


一、【产品概述】

     (上海儒柯阀门有限公司)金属硬密封固定式球阀是高温高压管路控制阀类,采用球体及阀座硬化处理工艺,使具球阀耐磨、耐冲击及耐高温等性能达到工况使用要求。为了确保阀门在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高硬度陶瓷材料等,球体和阀座表面硬度一般可达到HRC60以上,最高可达HRC74以上。密封面材料耐温可达540℃,可达980℃。材料的结合强度可以达到10000PSI以上。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

标准:国标、俄标、美标、英标、德标、日标等
用途:主要应用于高温高压苛刻工况要求的管路上作为截断或接通流体介质使用。
型号:Q47Y/H,Q347Y/H
驱动方式:手动、气动、电动、液动
阀体结构:固定式
连接方式:法兰
压力等级:1.6≤10MPa、CLASS150≤2500
密封材质:金属硬密封
使用温度:425℃~550℃
制造口径:DN25~800
阀体材质:铸钢、不锈钢、锻钢(A105、LF2、LCB、CF8、CF8M)、钛合金等



防止阀门在高温下的涨死

高温工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,故能够保证阀门在高温下不会被涨死,并能够在高温下灵活启闭。



密封性能

采用球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到圆度和光洁度,阀门的密封性能达到或超过标准要求。

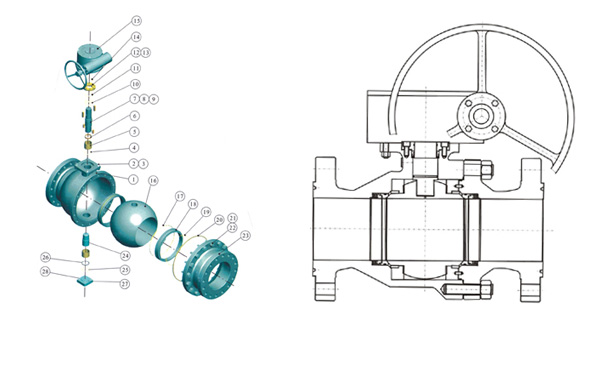

二、金属硬密封固定式球阀【结构配件】

1、阀体 2、螺柱 3、螺母 4、O型圈 5、轴套 6、隔圈 7、阀杆 8、键 9、键 10、O型圈
11、垫片 12、压盖 13、螺钉 14、O型圈 15、蜗轮蜗杆传动装置 16、球体 17、O型圈
18、阀座 19、弹簧 20、垫片 21、螺柱 22、螺母 23、阀盖 24、下轴 25、O型圈
26、调整垫 27、下端盖 28、螺钉


三、金属硬密封固定式球阀【特点】
1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效补偿密封面使密封性能加长。
2 、采用合理结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能等到提升。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。


公称通径:DN50-300mm 2"-12"
公称压力:PN1.6-6.4MPa
CLASS:150-600Lb
JIS:10-20K



四、金属硬密封固定式球阀【型号、零件材料及主要参数】



‖金属硬密封固定式球阀‖标准:国标、俄标、美标、英标、德标、日标等 用途:主要应用于高温高压苛刻工况要求的管路上作‖高温抗硫球阀‖标准:国标、美标 用途:为满足在硫化环境下的抗硫化就力裂化的要求作为截断或接通流体介质使用
