   首页 - 产品展厅 - 产品介绍

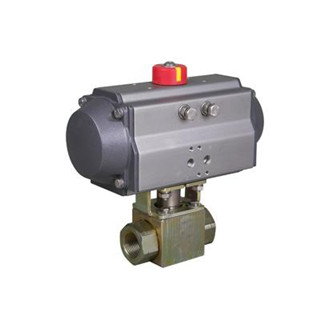

  产品名称： ‖气动内螺纹球阀‖
  产品型号： Q611F,Q661F


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖气动O型切断球阀‖
 ‖气动高压球阀‖
 ‖气动固定式球阀‖
 ‖气动V型球阀‖

一、【概述】
     气动内螺纹球阀是由转角为90°双（单）作用气动活塞式执行器与[一|二|三|片式]内螺纹球阀组成。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

二、气动内螺纹球阀【工作原理】

⊙当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
⊙气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
⊙回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
⊙定位器可调节阀门管道流量

三、气动内螺纹球阀【结构特点】
☆．内螺纹连接球阀及对焊连接球阀分为整体式(二片式)、一段式及三段式。
☆．阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。
☆．阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
☆．适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
☆．二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。
☆．可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

四、气动内螺纹球阀【主要零件材料】

序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

3

阀盖

不锈钢CF8M

碳钢WCB

4

球体

不锈钢SS316

不锈钢SS304

5

阀杆

不锈钢SS316

不锈钢SS316

6

螺母

不锈钢SS304

FCD45

7

垫圈

不锈钢SS304

FCD45

8

手柄套

塑料

塑料

9

手柄

不锈钢SS304

不锈钢SS304

10

阀杆螺母

不锈钢SS304

B7

11

垫圈

不锈钢SS304

不锈钢SS304

12

填料压盖螺母

不锈钢SS304

FCD45

13

填料

聚四氟乙烯PTFE

聚四氟乙稀PTFE

14

止推垫圈

聚四氟乙烯PTFE

聚四氟乙稀PTFE

15

填料

聚四氟乙烯PTFE

聚四氟乙稀PTFE

16

螺栓

不锈钢SS304

B8


五、气动内螺纹球阀【气动执行器参数】



气动执行器
型号
QW-TZ精小型系列、AT单作用系列
控制形式
双作用/单作用
作用形式
切断/调节
气源压力
0.4 ～ 0.8 MPa
最大回转角度
90°～92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃

六、气动内螺纹球阀【阀体主要零件材料】
零件名称
阀体
球芯
阀座
阀杆
填料
Q611F-16
Q611F-25
304
0Cr18Ni9
增强聚四氟乙烯
0Cr18Ni9
增强聚四氟乙烯
316
0Cr17Ni12Mo2
增强聚四氟乙烯
0Cr17Ni12Mo2
增强聚四氟乙烯

七、气动内螺纹球阀【主要性能规范】
型 号
公称压力
PN（MPa）
试验压力Ps（MPa）
工作温度
（℃）
适用介质
壳体
密封
Q611F-16P（R）
1.6
2.4
1.76

-20～150

水、蒸汽、油品、酸类
Q611F-25P（R）
2.5
3.75
2.75
Q611F-40P（R）
4.0
6.0
4.4

八、【气动执行器部件材料】
零件名称
缸体
端盖
活塞
轴
O型圈
螺栓
QW-TZ
AT
铝合金型材
硬质阳极氧化
压铸铝合金
环氧树脂喷涂
压铸铝
钢
镀镍磷合金
NBR
SUS304

九、气动内螺纹球阀【主要外形尺寸】

公称通径
尺 寸
气动执行器
G
A
H
L
d
D
10
3/8
131
142
65
12.7
18
AT1
15
1/2
131
148
67
15
24
AT1
20
3/4
131
167
82
20
28
AT1
25
1
131
175
91
25
34
AT1
32
11/4
185
210
108
32
41
AT2
40
11/2
185
238
129
38
49
AT2
50
2
185
245
148
50
62
AT2
其他标准，来电请说明。
