产品说明：气动V型调节球阀是我公司生产的硬密封、四氟密封调节球阀，(上海儒柯阀门有限公司) 其性能经多年现场实际使用证明，气动V型调节球阀对自动化开关及调节，在纤维性或有微小固体颗粒的悬浊液及固态颗粒状的介质可控制成效。它采用弹簧加载的阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封牢靠，使用寿命久。V型球阀阀芯设计成带有特殊开关的V形缺口，流通能力大，压力损失小，具有截流特性和控制功能好，流量特性为近似等百分比。启闭件采用V型球阀结构，解决了阀腔易沉积介质问题。

一、气动调节V型球阀【产品用途】

气动V型调节球阀是一种直角回转结构的控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁及控制箱配套使用，可实现开关控制。适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

二、气动调节V型球阀【产品特点】

1、气动V型调节球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。
2、具有调节特性好：V型阀具有一个近似等百分比的固有流量特性及可达到300：1的可调比。因此V型阀可以在广幅的变化范围内提供自动化控制。
3、流动容积大：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值高，通能力大，流通阻力小。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，可保阀门具有灵敏度好和感应速度。
5、可靠（安全）性好：阀体为一个整体结构，坚固牢靠，操作不受管道压力影响，并可防阀体渗漏。
6、金属阀座密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有密封性能好及长久的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、强剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有耐用性及可靠性好。传动轴承均采用边界自润滑轴承无油润滑，可保传动轴不磨损。

三、气动调节V型球阀【主要参数】

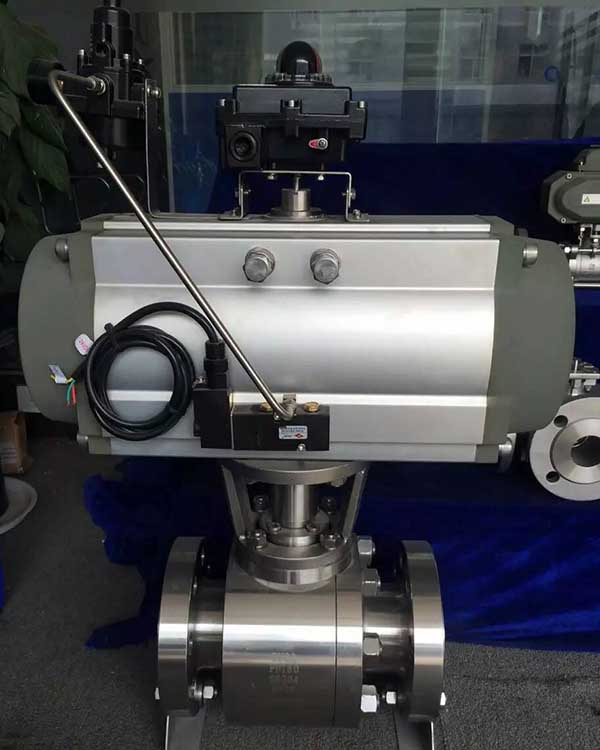

气动V型调节球阀是由气动活塞执行机构和V型球阀阀体两大部件组成。

1、V型调节球阀的系列参数如表1所示

表1气动调节V型球阀系列参数
