产品说明:(上海儒柯阀门有限公司)气动浮动式球阀主要由(开关式、常开式、常闭式)气动执行机构与〖10公斤‖16公斤‖25公斤‖40公斤‖64公斤‖100公斤‖160公斤‖250公斤‖320公斤〗浮动式球阀相组合成自控类阀门。主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。 一、气动浮动式球阀【概述】 气动法兰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。 二、气动浮动式球阀【结构特点】 1、流体阻力小、球阀是阀类中流体阻力最小中的一种,即使是缩径球阀,其流体阻力也相当小。 2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。 3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增加而增严。 4、阀杆密封牢靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增加而增严。 5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命久。 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,可保阀杆密封。 7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。 三、气动浮动式球阀【执行机构】 采用GT或AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全牢靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。可保与阀门的同步精度。 四、气动浮动式球阀【附件的选项】 根据不同控制和要求可选择下列附件: 切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件:电气定位器、气动定位器、电气转换器。 气源处理附件:空气过滤减压阀、气源处理三联件。 手动机构:HVSD手操机构 五、气动浮动式球阀【执行标准】 1、 设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、检验主试验:JB/T 9092、API 598。 六、气动浮动式球阀【性能规范】 公称通径mm | DN15-DN300 | 材料代号 | C | P | R | 主要零件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | 密封圈 | 增强聚四氟乙烯 对位聚苯 | 填 料 | 聚四氟乙烯 柔性石墨 | 适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸类 | 醋酸类 | 适用温度 | -28℃ - 300℃ | 执行器 | 型 号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | 气源压力 | 0.4-0.7MPa |
试验压力 (Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | 气密试验 | 0.5~0.7 |

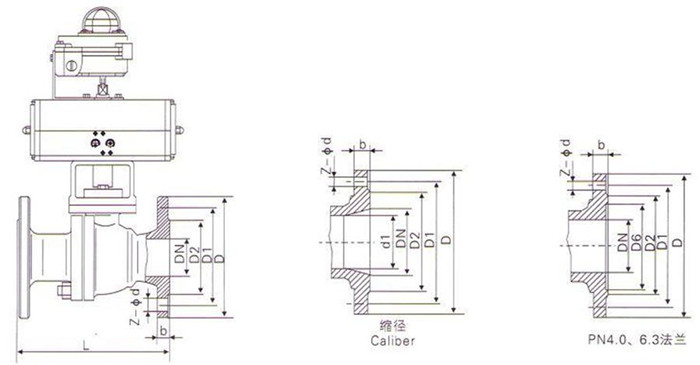

七、气动浮动式球阀【结构图】
八、气动浮动式球阀【安装尺寸表】 公称通径 DN(mm) | 尺 寸(mm) | 执 行 器 型 号 | 1.6MPa | 2.5MPa | 4.0MPa | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求 | 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | 20 | 140 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | 25 | 150 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | 40 | 180 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | 50 | 200 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | 65 | 220 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | 80 | 250 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | 100 | 280 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | 125 | 320 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | 150 | 360 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | 200 | 400 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
