产品说明：(上海儒柯阀门有限公司) 气动法兰球阀 经多年严苛的现场实际使用证明，气动开关球阀对自动化开关及调节，高温、高压、常压和真空密封，等高要求高危险的工况有着明显控制成效、杰一在业界已具有绝对的领先地位。本阀保持地原有的自控功能耐用特性外，还可根据客户要求配备手动操作功能、开关回讯功能、气动定位器功能等常用功能。
标准：国标、俄标、美标、英标、德标、日标等
用途：主要用于集成自动控制管路系统中，截断或接通管路中的介质，亦可用用于流体的调节与控制。
型号：Q641F、Q641H、Q641W、Q641Y
控制特点：开关式
气缸结构：给气打开、给气关闭
阀体结构：浮动式、固定式
连接方式：法兰
压力等级：≤42MPa
密封材质：金属密封、聚四氟乙烯、增强聚四氟、尼龙、等
使用温度：≤550℃
制造口径：DN6～800
阀体材质：碳钢、不锈钢、锻压铸件、铬钼钢、钛合金等
一、气动法兰球阀【用途及特点】
气动双作用法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
二、气动法兰球阀【执行机构】
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
三、气动法兰球阀【性能规范】
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |

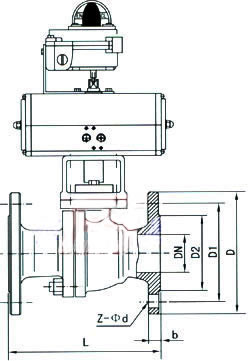

四、气动法兰球阀【安装尺寸表】
|
公称通径
DN(mm) |
尺 寸(mm) |
执 行 器 型 号 |
|
1.6MPa |
2.5MPa |
4.0MPa |
|
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求 |
|
15 |
130 |
95 |
65 |
14 |
44 |
130 |
95 |
65 |
16 |
44 |
130 |
130 |
65 |
16 |
44 |
|
20 |
130 |
105 |
75 |
14 |
44 |
130 |
105 |
75 |
16 |
44 |
150 |
150 |
75 |
16 |
44 |
|
25 |
140 |
115 |
85 |
14 |
44 |
140 |
115 |
85 |
16 |
44 |
160 |
160 |
85 |
16 |
44 |
|
32 |
165 |
135 |
100 |
16 |
48 |
165 |
135 |
100 |
18 |
48 |
180 |
180 |
100 |
18 |
48 |
|
40 |
165 |
145 |
110 |
16 |
48 |
165 |
145 |
110 |
18 |
48 |
200 |
200 |
110 |
18 |
48 |
|
50 |
203 |
160 |
125 |
16 |
48 |
203 |
160 |
125 |
20 |
48 |
230 |
230 |
125 |
20 |
48 |
|
65 |
222 |
180 |
145 |
18 |
48 |
222 |
180 |
145 |
22 |
88 |
290 |
290 |
145 |
22 |
88 |
|
80 |
241 |
195 |
160 |
20 |
88 |
241 |
195 |
160 |
22 |
88 |
310 |
310 |
160 |
22 |
88 |
|
100 |
305 |
215 |
180 |
20 |
88 |
305 |
230 |
190 |
24 |
8-23 |
350 |
350 |
190 |
24 |
8-23 |
|
125 |
356 |
245 |
210 |
22 |
88 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 |
|
200 |
457 |
335 |
295 |
28 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 |
 |
