产品介绍：英标气动常开式隔膜阀是一种节能型气动自控阀门，(上海儒柯阀门有限公司) 经多年的现场测验证明，英标气动常开式隔膜阀控制灵活、密封牢靠、防腐性能好等。 一、英标气动常开式隔膜阀【产品详细资料】 产品名称：英标气动常开式隔膜阀 产品特点：W型 JFS型 EG6K41W、J、F-6、10、16型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀
二、英标气动常开式隔膜阀【性能规范】 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | | - | - | EG6K41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 | EG6K41WJFS-10 | 1．0 | 1．5 | 1．1 | EG6K41WJFS-16 | 1．6 | 2．4 | 1．76 |

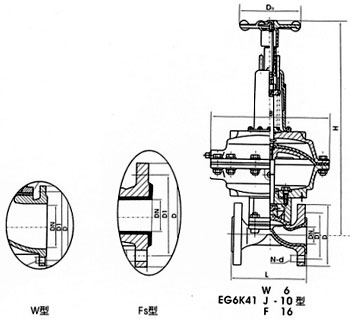

三、英标气动常开式隔膜阀【外形连接尺寸及重量】 型号 | 公称通径
DN（mm） | 尺寸（mm） | 气动装置 | 重量
（㎏） | L | f | D1 | D | D0 | n-d | H | B | 代号
ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | J型 | W型 | EG6K41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13．5 | 343 | 168 | 68 | 163．87 | 0．3 | 1/8 | 6．3 | 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13．5 | 345 | 168 | 68 | 196．65 | 0．3-0．4 | 1/8 | 7．3 | 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17．5 | 363 | 260 | 68 | 229．4 | 0．3-0．4 | 1/8 | 8．3 | 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17．5 | 430 | 260 | 69 | 1458．7 | 0．3-0．4 | 1/4 | 14．3 | 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17．5 | 575 | 260 | 70 | 3162．7 | 0．3-0．4 | 1/4 | 26 | EG6K41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17．5 | 588 | 260 | 70 | 3243 | 0．3-0．4 | 1/4 | 30．8 | 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 769 | 425 | 71 | 6636．8 | 0．4-0．5 | 3/8 | 64．9 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 71 | 6948 | 0．4-0．5 | 3/8 | 70．3 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 820 | 425 | 71 | 7374．2 | 0．4-0．5 | 3/8 | 80．7 | 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0．5 | 3/8 | 131．2 | EG6K41WJFS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0．5 | 3/8 | 212 |
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启 隔膜阀系列-类别表
|
