产品介绍：英标气动常闭式隔膜阀为常闭式气源自控阀门，(上海儒柯阀门有限公司) 其性能牢靠、控制灵活、密封性好、防腐性能好等优点。采用防腐衬里结构设计技术可防止介质对阀体的侵蚀，广泛用于水、油、氨等弱腐蚀性气(液)介质管路上使用。 一、英标气动常闭式隔膜阀【产品详细资料】 产品名称：英标气动常闭式隔膜阀 产品特点：EG6B41J型 JFS型 W型 EG6K41JFS-16，10.6型 EG6B41JFS-16，10.6型 EG6B41W-16，10.6型 EG6B41J-16，10.6型 EG6B41J-16，10.6型 设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常闭式英标气动衬胶,常闭式衬氟隔膜阀,常闭式隔膜阀
二、英标气动常闭式隔膜阀【性能规范】 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | | - | - | EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 | EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 | EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 |

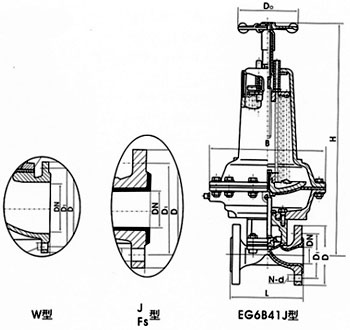

三、英标气动常闭隔膜阀【外形连接尺寸及重量】：
型号 | 公称通径
DN（mm） | 尺寸（mm） | 气动装置 | 重量
（㎏） | L | f | D1 | D | D0 | n-d | H | B | 代号
ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | J型 | W型 | EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | - | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 | 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 | 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 | 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 | 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 | EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 | 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 | 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 | EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。 4、当气源发生故障时，可操作手轮使阀门开启 隔膜阀系列-类别表
|
