产品介绍：(上海儒柯阀门有限公司)制造的常闭式气动隔膜阀是一种高性能耐用气源自控阀门，具有截断及调节功能，是由气动执行机构和衬里隔膜阀组成，依靠气源传动气动执行机构带动隔膜阀开关及调节，从达到流体符合工况要求状态。

一、常闭式气动隔膜阀【结构特点】

G6B41J-10型　常闭气动 G6B41W-6.4型　G6B41J-6.4型　G6B41FS-6.4型设计与制造按：GB12239 结构长度按：GB12221 法兰连接尺寸按：GB　4216.4 试验与检验按：GB/T　13927 常闭式气动衬胶隔膜阀

1.以压缩空气和弹簧自动复位为动力带动传动螺杆，使阀芯向上运动，同时拉动膜片向上运动使其打开。在断气后依靠弹簧反作用力的原理自动推传动螺杆，使阀芯向下运动，同时拉动膜片向下运动使其关闭。

2.形体结构紧凑、简单、体积小，外形美观.

1．全衬里弹性密封的开闭件，阀体密封堰槽采用弧形设计结构，确保没有内漏；

2．流线型的流道，使得阻力减小；

3．阀体、阀盖与阀杆等内部零件都采用防腐材料包裹技术，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；

4．隔膜可更换，维护费用低

5．目测式位置显示开关状态

6．结构紧凑，适用与狭小的空间。

隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式，其特点如下：

1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；

2.利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

3.做为执行元件的膜片，由于频繁的启闭,易产生疲劳断裂，应视工况、介质的特性，进行定期更换。

4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

二、常闭式气动隔膜阀【产品详细资料】

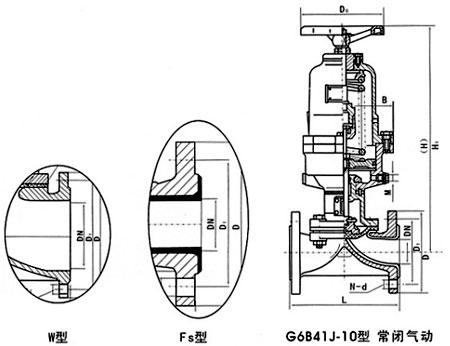

尺寸图

三、常闭式气动隔膜阀【性能规范】

型号	公称压力PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体试验	密封试验
G6B4WUFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
G6B4WUFS-4	0．4	0．6	0．44

四、常闭式气动隔膜阀【主要零件材质】

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200	35	氟丁橡胶、氟塑料

五、G6B41J-10型常闭式气动隔膜阀【外形连接尺寸及重量】

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。
