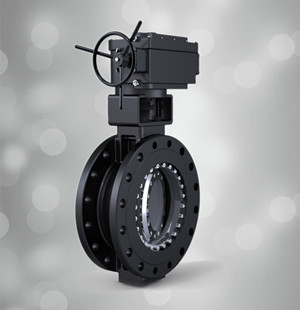

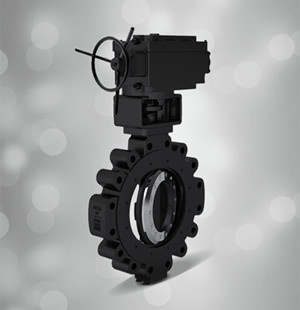

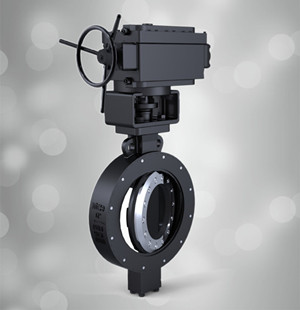

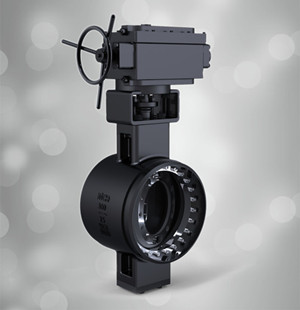

■ 德国威尔进口金属硬密封蝶阀 工作原理
德国威尔Well品牌德国威尔进口金属硬密封蝶阀，三偏心结构蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。

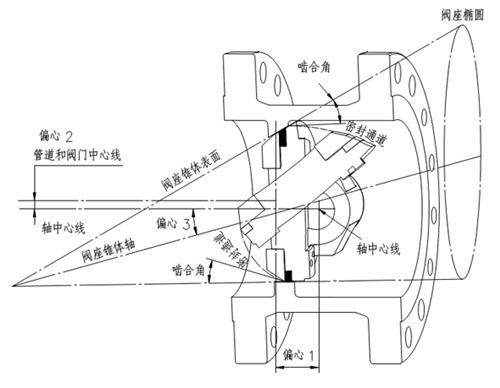

三重偏心几何形状
偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
■ 德国威尔进口金属硬密封蝶阀 标准规范
设计规范：GB/T 12238 ASME B16.34 BS 5155 JIS B2071 DIN 3354
结构长度：GB/T 12221 API 609 ISO 5752 DIN 3202 BS 4504 JIS B2002
压力温度等级: GB/T 12224 DIN 2401 GB/T 12232 ASME B16.34
法兰连接：GB/T 9113 ASME B16.5 ASME B16.47 ISO 7005 MSS SP-44 BS 4504
试验与检验：GB/T 13927 ISO 5208 API598 BS 5146
产品标识：GB/T 12220 JIS B2004 MSS SP-25
■ 德国威尔进口金属硬密封蝶阀 设计标准
ASME B16.34 (ANSI B16.34)
API 609 5th Edition
Fire safe (tested) API 607 4th Edition
Body Flange Bolting ASME B16.5, B16.47 Series A & B
■ 德国威尔进口金属硬密封蝶阀 材质：
（1）阀体：碳钢、合金钢、不锈钢
（2）阀板：碳钢、合金钢、不锈钢
（3）阀杆：不锈钢、合金钢
■ 德国威尔进口金属硬密封蝶阀 产品特点：
（1）采用三维偏心结构
a：阀轴偏离密封面中心线
b：阀轴偏离管路及阀门中心线
c：锥轴偏离阀板的中心线
（2）固定扭矩设计
使用手动或其他驱动装置均能够确保在高和低ΔP下零泄漏。
（3）小摩擦密封设计
►采用316SST不锈钢材料时，此设计将自动补偿温度不一致并清除粘合物和杂质。
►采用304SS+石墨的复合层密封能有效避免软密封结构的线性划伤。
（4）金属密封系统
双向密封
（5）典型的流量特性
良好的流体控制能力、能够及时的切断流体
►缩径阀体设计
►环状键设计
►可用做开关、调节以及切断
►阀门下端内外两处设计了各自独立的阀杆飞出防止机构
（6）高温或低温场合、均具有良好的密封性能
►高温介质：选用高温材质、加长阀杆设计、阀盖冷处理
►低温介质：选用低温材质、加长阀杆设计、零部件冷处理
■ 德国威尔进口金属硬密封蝶阀 应用领域：
适用于油气、石化、电站、冶金等行业。
