进口法兰截止阀、进口不锈钢截止阀、进口碳钢截止阀
■美国罗瓦拉Lowara进口法兰截止阀
2.0Mpa/300PSI/Class150
材料规格符合美国 ANSI B16.10/B16.5/B16.34
压力试验符合美国 API 598 标准
|
阀体 |
水压 |
450PSI /3.2Mpa |
|
阀座 |
水压 |
320PSI /2.2Mpa |
|
气压 |
80PSI / 0.6Mpa |
|
温度范围 |
－29℃ ～ 180℃ |
*不旋转阀杆具有精密梯形螺纹和经过抛光的表面光泽度。
*通用的Trim. 13 CR阀杆，13 CR覆面阀瓣和钨铬钴合金6覆面阀座API Trim 8适用于454℃的场合。
*阀座面为钨铬钴合金，经过研磨抛光达到镜面光洁度。锥形阀座经过机加工，精度达到8 RMS。
*平面阀瓣。浮动的阀杆-阀瓣啮合，13 CR、钨铬钴合金6、不锈钢316或蒙乃尔表面硬化、研磨抛光的阀座。表面钨铬钴合金6硬化的316不锈钢阀瓣也可供用户选择。
*锥形阀瓣。阀瓣通过啮合阀座表面进行导引，阀座表面经过13 CR、钨铬钴合金、316不锈钢或蒙乃尔硬化、研磨抛光。表面钨铬钴合金6硬化的316不锈钢阀瓣也可供用户选择。DN50-DN150的阀门可以配置实心CA15 (13 CR)阀瓣。
*阀体和阀帽。铸件经过精密加工。一体式阀帽有利于校准和减少部件数量。
*填料箱抛光度达到63 RMS以上。
*阀体和阀帽连接部位经过精密机加工。全封闭密封垫。
*压盖是两件式结构，校准更加容易。
*旋转阀杆螺母。奥氏体球墨铸铁Gr. D-2C, 可在线更新。
*转矩臂。有利于减少密封环上的磨损，改善密封性能，减少扭矩。
*冲击式手轮。在阀座直径和压力等级相同的情况下，截止阀和截止止回阀的关闭扭矩比闸阀大。要做到紧密关闭，最经济的机械装置就是冲击式手轮。同时撞击手轮下方的两个铸造凸耳，能够提供相当于标准手轮3至10倍的关闭力。
尺寸 (mm) : 15 至600
温度 (°C) : -46 至650
压力 : 150# , 300#, 600#
连接标准 : DIN , ANSI
阀体 : 碳钢 , 不锈钢
阀杆 : 不锈钢
阀座 : 不锈钢,Stellite 堆焊
适用于石油、化工、制药、电力等行业饮用水系统污水处理系统.
|

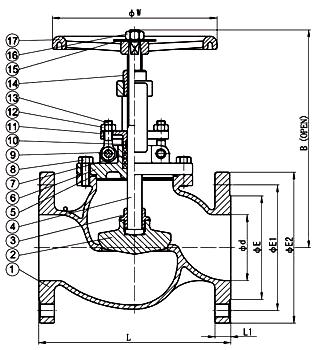

■ 进口法兰截止阀 材 料规格Materials
|
编号 |
零件名称 |
|
|
1 |
阀体 |
ASTM 351 CF8M |
|
2 |
阀板 |
ASTM 351 CF8M |
|
3 |
阀板盖 |
ASTM 351 CF8M |
|
4 |
阀杆 |
SS316 |
|
5 |
密封圈 |
PTFE |
|
6 |
阀盖 |
ASTM 351 CF8M |
|
7 |
压盖填料 |
PTFE |
|
8 |
阀盖螺栓 |
ASTM 193-B8 |
|
9 |
插销 |
SS304 |
|
10 |
填料 |
PTFE |
|
11 |
压套 |
ASTM A276 304 |
|
12 |
螺母 |
ASTM 193-B8 |
|
13 |
压盖螺栓 |
ASTM 193-B8 |
|
14 |
升降帽 |
Bronze |
|
15 |
铭牌 |
SS304 |
|
16 |
手轮螺母 |
ASTM 193-B8 |
|
17 |
手轮 |
FCD400 |
1.G214-S6 阀体材料符号 CF8M/316, -S4 阀体材料符合CF8/304。
2.介质适用于 WOG 水、油、气体。 3.可安装在化工和各种工业管路。 |
 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
In |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
|
B |
168 |
168 |
173 |
190 |
200 |
230 |
243 |
286 |
325 |
380 |
445 |
545 |
650 |
736 |
|
W |
140 |
140 |
140 |
160 |
160 |
200 |
200 |
250 |
250 |
300 |
350 |
350 |
400 |
400 |
|
E |
35 |
43 |
51 |
64 |
73 |
92 |
105 |
127 |
157 |
186 |
216 |
270 |
324 |
381 |
|
E1 |
60.5 |
70 |
79.5 |
89 |
98.5 |
120.5 |
139.5 |
152.5 |
190.5 |
216 |
241.5 |
298.5 |
362 |
432 |
|
E2 |
89 |
98 |
108 |
117 |
127 |
152 |
178 |
190 |
229 |
254 |
279 |
343 |
406 |
483 |
|
d |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L1 |
12.1 |
12.1 |
12.1 |
12.7 |
14.3 |
15.9 |
17.5 |
19.1 |
23.9 |
23.9 |
25.4 |
28.6 |
30.2 |
31.8 |
