  产品名称： ‖进口气动金属硬密封蝶阀‖
  产品型号： Lowara


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖进口防结露蝶阀‖
 ‖进口气动金属硬密封蝶阀‖
 ‖进口气动软密封蝶阀‖
 ‖进口铸铁对夹蝶阀‖

进口气动金属硬密封蝶阀、进口气动三偏心金属硬密封蝶阀、进口气动金属硬密封法兰蝶阀、进口气动金属硬密封对夹蝶阀

美国罗瓦拉Lowara蝶阀 气动型硬密封系列蝶阀

制造标准
设计规范：GB/T 12238   ASME B16.34   BS 5155   JIS B2071   DIN 3354
结构长度：GB/T 12221  API 609   ISO 5752   DIN 3202   BS 4504    JIS B2002
压力温度等级: GB/T 12224  DIN 2401  GB/T 12232 ASME B16.34
法兰连接：GB/T 9113   ASME B16.5  ASME B16.47  ISO 7005    MSS SP-44   BS 4504
试验与检验：GB/T 13927  ISO 5208   API598   BS 5146
产品标识：GB/T 12220   JIS B2004   MSS SP-25

特点及优点
*双偏心结构
*气泡级双向密封
*软阀座，火灾安全型及金属阀座
*连接方式：对夹、支耳、法兰

标准规范
尺寸（mm）:50-120
适用温度（摄氏度）：-29-400
最大压力（MPa）:150＃，300＃，600＃
阀体材质：A216 WCC A351 CF8M BS1400 AB2
阀板材质：CF8MENP BS1400 AB2
阀杆材质：17-4PH、K-Monel
阀座材质：增强型聚四氟乙烯RTEF、UHMPE、PEEK、Inconel

应　用
 适用于石化、天然气、炼油、冶金、船用、造纸
适用介质：油气、水蒸汽腐蚀性流体等。



ITEM

零件
Component

碳素钢
Carbon Steel

不锈钢
Stainless Steel

1

下法兰螺母
Flange Nut

35
A194-2H

06Cr19Ni10
304/

2

下法兰螺栓
Flang Stud

45
A193-B7

06Cr19Ni10
304

3

下法兰
Flang

25
A29M 1025

06Cr17Ni12Mo2
316

4

金属缠绕垫
Gasket

06Cr19Ni10+石墨
304+Graphite

06Cr17Ni12Mo2+石墨
316+Graphite

5

防冲出环
Locking Ring

2Cr13
A276 420

06Cr17Ni12Mo2
316

6

阀杆
Shaft

2Cr13
A276 420

17-4PH

7

过滤网
Screen

06Cr19Ni10
304

06Cr17Ni12Mo2
316

8

轴套
Sleeve

2Cr13
A276 420

06Cr17Ni12Mo2
316

9

销
Pin

06Cr19Ni10
304

17-4PH

10

蝶板
Disc

A216 WCB

CF8M

11

密封环
Seal Ring

2Cr13
A276 420

06Cr17Ni12Mo2
316

12

阀体
Body

A216 WCB

CF8M

13

支架
Yoke

A216 WCB

A216 WCB

14

六角头螺钉
Hex Head

8.8
A193-B7

06Cr19Ni10
304

15

轴套
Sleeve

2Cr13
A276 420

06Cr17Ni12Mo2
316

16

过滤网
Screen

06Cr19
Ni10304

06Cr17Ni12Mo2
316

17

阀杆
Shaft

2Cr13
A276 420

17-4PH

18

填料环
Packing Ring

2Cr13
A276 420

06Cr17Ni12Mo2
316

19

执行器连接垫圈
Washer

65Mn
A29M 5140

65Mn
A29M 5140

20

执行器连接螺栓
Capscrew

8.8
A193-B7

8.8
A193-B7

21

填料螺母
Gland Nut

35
A194-2H

06Cr19Ni10
304

22

填料螺栓
Gland Stud

45
A193-B7

06Cr19Ni10
304

23

填料压板
Packing Plate

25
A29M 1025

06Cr19Ni10
304

24

填料压盖
Packing Gland

25
A29M 1025

06Cr19Ni10
304

25

填料Packing

高碳纤维

高碳纤维

26

蝶板压环
Disc Pressure Ring

45
A29M 1045

06Cr17Ni12Mo2
316

27

沉头螺钉
Capscrew

8.8
A193-B7

06Cr17Ni12Mo2
316

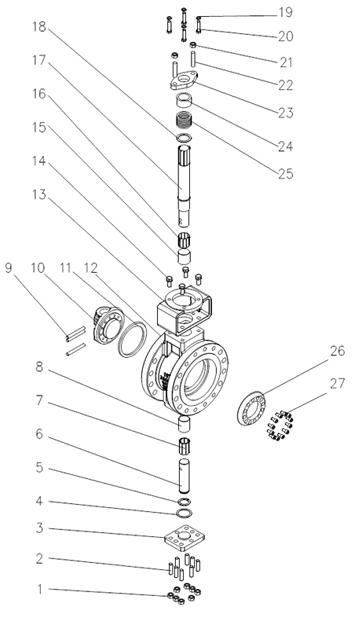

 进口气动金属硬密封蝶阀结构图

结构图
