防爆电动蝶阀产品特点:
1.多层次硬密封蝶阀密封是采用软硬层金属片层叠成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能．
2.采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能．
3.结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长．
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
【防爆电动蝶阀】技术参数和性能
|
QT系列电动执行机构技术参数 |
阀体参数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～400mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳素钢、合金钢、不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
碳素钢、合金钢、不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
不锈钢 |
|
手动操作 |
附带手柄操作 |
结构形式 |
三维偏心 |
|
限 位 |
电气、机械二重限位 |
温度 |
≤425℃ |
|
防护等级 |
IP-67（防爆外壳:Exd Ⅱ BT4 IP67可选） |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
输入信号 |
0-10，1-5VDC/4-20mA（智能型） |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |

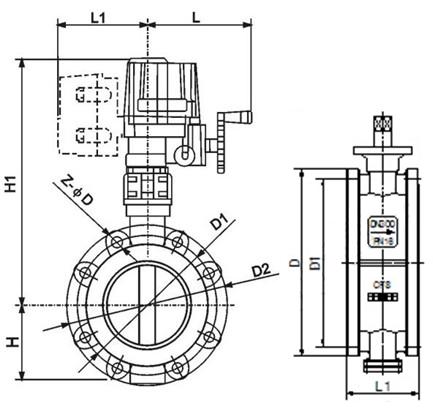

【防爆电动蝶阀】外形结构图
【防爆电动蝶阀】主要尺寸参数表
|
公称通经(DN) |
主要尺寸 |
法兰尺寸 |
|
L |
L1 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
|
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
50 |
108 |
43 |
112 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
46 |
115 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
46 |
120 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
52 |
138 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
56 |
164 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140 |
56 |
175 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
60 |
200 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
68 |
243 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
78 |
250 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
78 |
280 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216 |
102 |
305 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222 |
114 |
350 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229 |
127 |
380 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267 |
154 |
445 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292 |
165 |
480 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
190 |
530 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
203 |
580 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
216 |
650 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
254 |
760 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 | |
